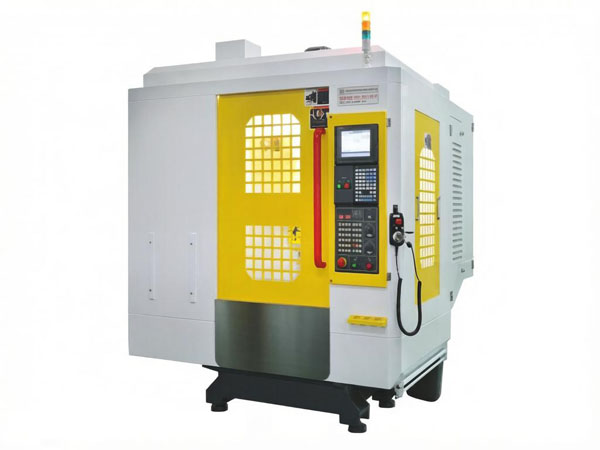

Centro de roscado CNC T-6 Centro de roscado CNC, series T-6
El centro de roscado CNC T-6 CNC presenta un impacto reducido, una estructura ultracompacta, y una alta velocidad que oscila entre 12.000 y 20.000 RPM. El cono del eje BT30 realiza el golpeteo a una velocidad de 6,000 RPM. La mesa de trabajo de este centro tiene una capacidad de carga de hasta 350kg de materiales de proceso a la vez. Realiza operaciones de mecanizado de productos con una gran precisión de posicionamiento ±0.005/300mm.
Parámetros técnicos
Modelo
T-6
Trayectoria
Desplazamiento del eje X (mm)
600
Desplazamiento del eje Y (mm)
400
Desplazamiento del eje Z (mm)
300
Distancia del extremo del eje al centro de la tabla (mm)
120-500
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)
700×420
Peso máximo en la tabla (kg)
350
T-slot (anchura – número de ranuras x espacio) (mm)
5-18×80
Alimentación
Velocidad de alimentación (m/min)
48/48/48(OP60/60/60)
Alimentación de cortado (mm/min)
1-15000
Eje
Velocidad estándar del eje (r.p.m)
Tipo de cinturón 15000/20000
Cono del eje
BT30
Potencia del eje (KW)
5.5
Otros
Potencia del motor de tres ejes (KW)
1.5/1.5/3
Precisión de posicionamiento (mm)
±0.005/300
Reproductibilidad (mm)
±0.003
Depósito de herramientas (uds)
16/21 herramientas
Peso de la máquina (kg)
3300
Dimensiones de la máquina (mm)
2200×1850×2450
Componentes del centro de roscado CNC
Eje mecánico con tracción directa

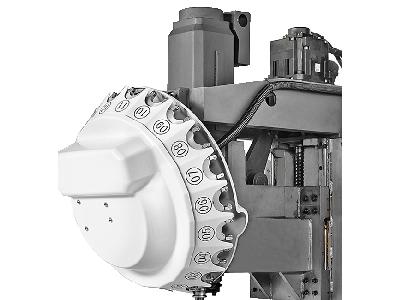

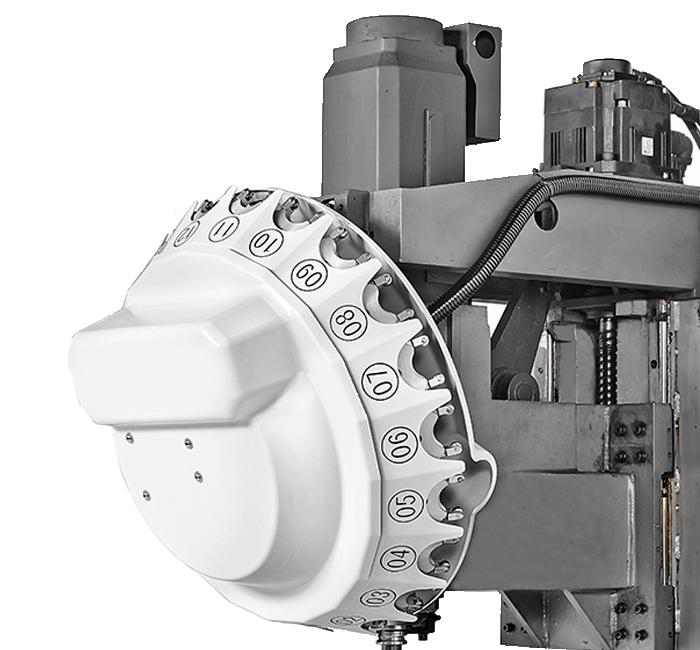

Depósito de herramientas cilíndrico, con capacidad para 16 herramientas
Sistema de control y motor
El carril-guía de línea funciona de manera estable, y con una gran precisión de mecanizado
Depósito de herramientas cilíndrico, con capacidad para 16 herramientas
Sistema de control y motor
