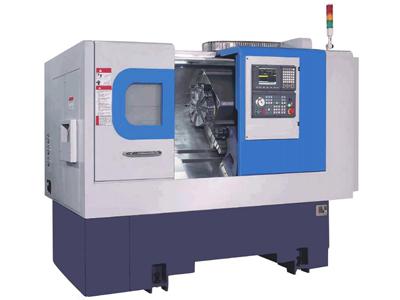

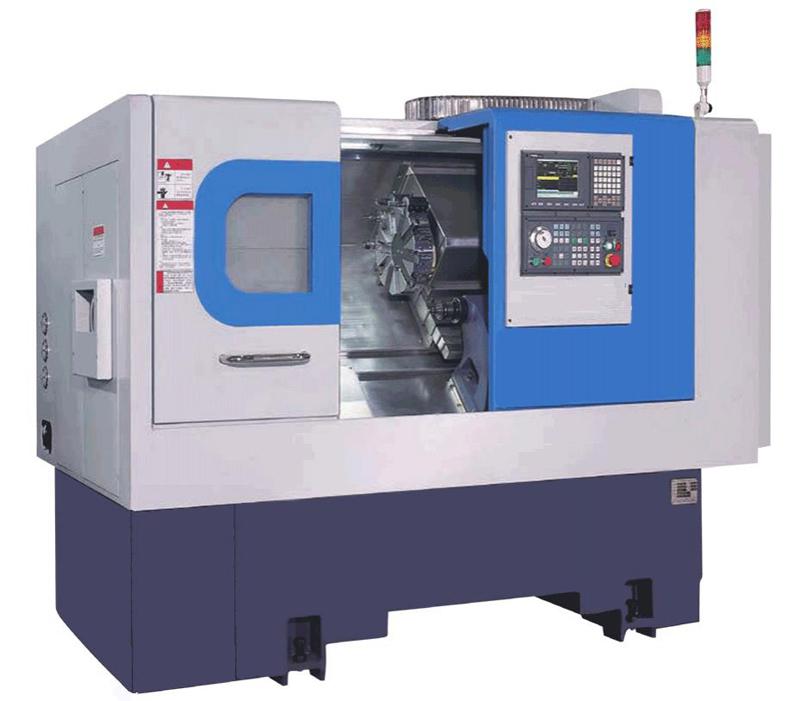

مخرطة CNC ببرج الأدوات، سلسلة CT

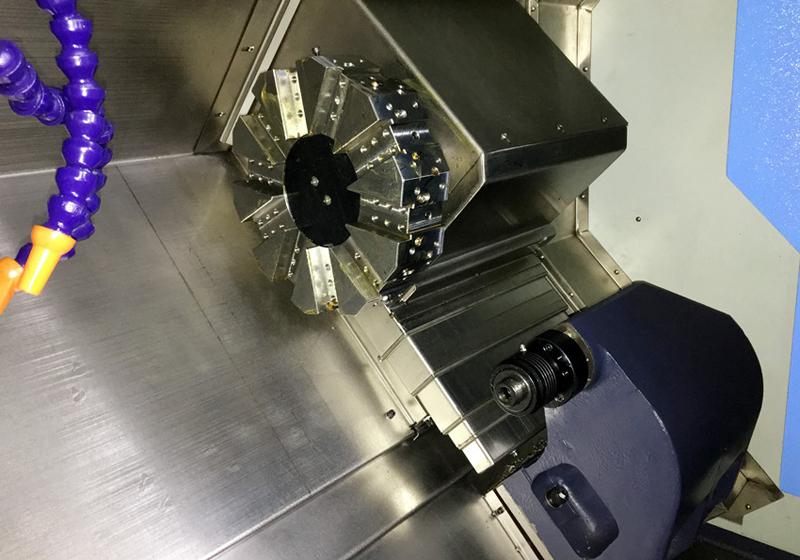

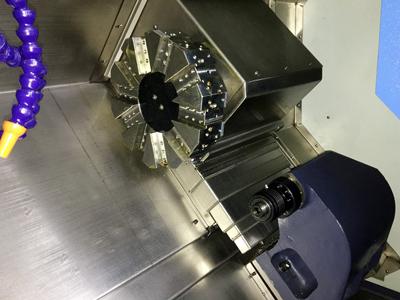

آلة المخرطة CNC مزودة ببرج أدوات سيرفو ألماني من نوع Sauter. يمكن للمستخدمين تركيب 12 أداة في وقت واحد لتصنيع مجموعة متنوعة من المنتجات. عند اختيار آلة المخرطة CNC هذه، يمكن للمستخدمين أيضًا اختيار برج أدوات هيدروليكي تايواني من نوع Lio Shing، بسعة 8 إلى 10 أدوات لتنفيذ متطلبات تصنيع متنوعة. شوط المحور Z اختياري بطول 300 مم و500 مم. يتميز كل من المحورين X وZ بدقة تحديد موضع متكررة تبلغ ±0.0025 مم، مع سرعة حركة سريعة للمحور X/Z تصل إلى 20 م/دقيقة. وهذا يجعلها مناسبة للتشغيل السريع للمواد عالية الصلابة.
| البند | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| الشوط | ||||
| أقصى قطر للخراطة | φ380 مم | |||
| أقصى قطر للخراطة (التشغيل) | φ320 مم | |||
| شوط المحور X (مم) | 210mm | |||
| شوط المحور Z (مم) | 350 مم (540 مم) | |||
| ميل السرج | 45° | |||
| المغزل | ||||
| أنف المغزل | A2-5 | A2-6 | A2-8 | |
| الظرف الهيدروليكي | 6″ | 8″ | 10″ | |
| الفتحة الداخلية للمغزل | φ43 مم | φ56 مم | φ62 مم | |
| قضيب السحب عبر الفتحة | Φ45 مم | Φ51 مم | Φ71 مم | |
| أقصى سرعة للمغزل | 4000 دورة/دقيقة | 3500 دورة/دقيقة | 3500 دورة/دقيقة | |
| قوة محرك المغزل | 5.5KW | 7.5KW | 11KW | |
| الدفع المحوري | ||||
| الحركة السريعة للمحور X/Z | 20 م/دقيقة | |||
| قوة محرك السيرفو للمحور X/Z | 1.3KW | |||
| سكة التوجيه | الأنواع | أسطواني | ||
| المحور X | MSR35X560 | |||
| المحور Z | MSR35X920 (MSR35X 1048) | |||
| لولب القيادة | المحور X | R32X632 | ||
| المحور Z | R32X798 (R40X 1048) | |||
| التموضع المتكرر | المحور X | ±0.0025 مم | ||
| المحور Z | ±0.0025 مم | |||
| برج أدوات سيرفو ألماني Sauter (برج الأدوات الهيدروليكي التايواني Lio Shing اختياري) | ||||
| الأدوات | 20×20 مم (اختياري نوع 160A، 8T: 25×25 مم) | |||
| قطر ساق أداة التجويف | قياسي: φ25، اختياري φ32 | |||
| غراب الذيل | ||||
| استدقاق قلم الغراب الخلفي | MT5 | |||
| شوط مركز الغراب الخلفي | 300mm (500mm) | |||
| أخرى | ||||
| أبعاد الماكينة (الطول * العرض * الارتفاع) | 2150mmX1380mmX1890mm (2660mmX1460mmX1890mm) | |||
| القدرة الإجمالية | 8.5KW | 11.5KW | 15.0KW | |
| وزن الماكينة | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
