- مرکز ماشینکاری دروازهای CNC، سری LM-4025
مرکز ماشینکاری دروازهای CNC، سری LM-4025
مرکز ماشینکاری دو ستونه
دستگاه CNC سه محور گانتری LM-4025، یک تراش سنگین، بهطور ویژه برای قطعات بزرگ و پیچیده طراحی شده است. میزان حرکت آن در محور X، محور Y و محور Z به ترتیب 4000 میلیمتر، 2700 میلیمتر و 1000 میلیمتر است، با دقت موقعیتیابی 0.035/1000 میلیمتر. این دستگاه CNC تنها به توان 45kVa نیاز دارد.
| مدل | LM-4025 |
| حرکتها | |
| حرکت محور X (میلیمتر) | 4000 |
| حرکت محور Y (میلیمتر) | 2700 |
| حرکت محور Z (میلیمتر) | 1000 |
| فاصله از نوک اسپیندل تا مرکز میز (میلیمتر) | 200-1200 |
| عرض میز (گانتری) (میلیمتر) | 2500 |
| میز کار | |
| مساحت میز کار (میلیمتر) | 4000×2100 |
| حداکثر وزن روی میز (کیلوگرم) | 10000 |
| شیار T (عرض – تعداد شیار × فاصله) (mm) | 9-28×220 |
| اسپیندل | |
| سرعت استاندارد اسپیندل (دور در دقیقه) | 6000 |
| مخروط اسپیندل | BT50φ190 |
| حالت رانش اسپیندل | درایو تسمهای |
| توان اسپیندل (KW) | 22 |
| پیشروی | |
| پیشروی برش (میلیمتر بر دقیقه) | 8000 |
| تغذیه سریع (متر بر دقیقه) | 10/12/10 |
| عرض ریل راهنمای خطی / تعداد خطوط (میلیمتر) | 2-55X2-55Y:Z راهگاه جعبهای |
| سایر | |
| توان موتور سه محور (کیلووات) | 7.0/7.0/7.0 |
| دقت موقعیتیابی (میلیمتر) | 0.035/1000 |
| تکرارپذیری (میلیمتر) | 0.025 |
| سیستم کنترل | میتسوبیشی: M80A/M80B، فانوک: Oi-MF، سینومریک 828D |
| مخزن مایع خنککننده (پمپ) (اسب بخار) | 0.48 |
| توان مورد نیاز (KVA) | 45 |
| فشار هوا (بار) | 6.5 |
| وزن دستگاه (تن) | 38 |
| ابعاد دستگاه (میلیمتر) | 9800×4450×4950 |
-

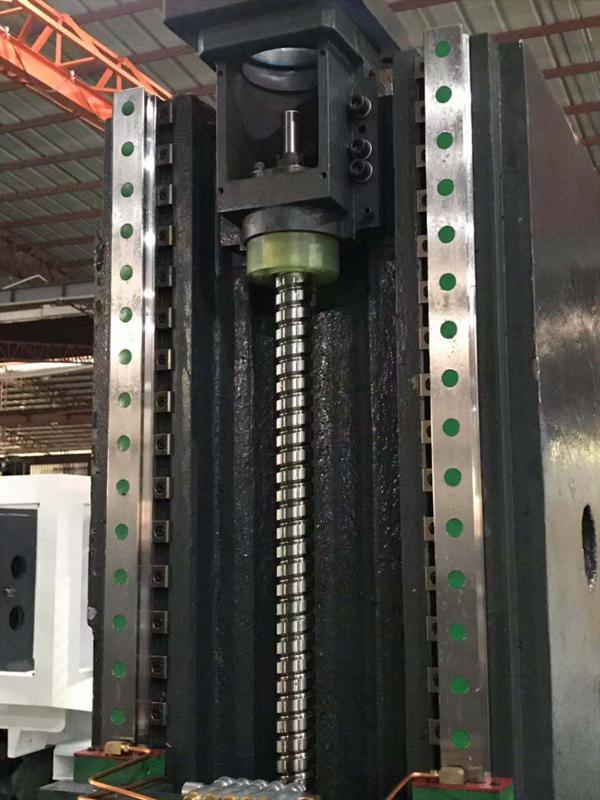

سیستم کنترل و موتور
-
-

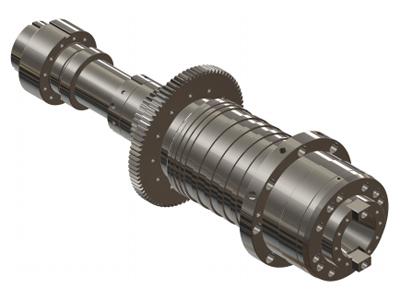

اسپیندل مکانیکی، درایو دندهای
-
