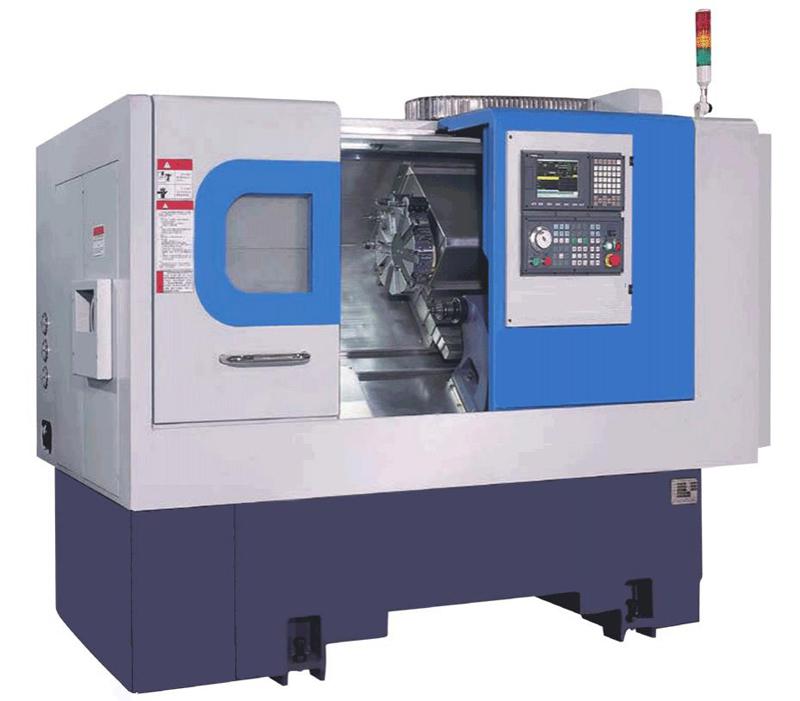

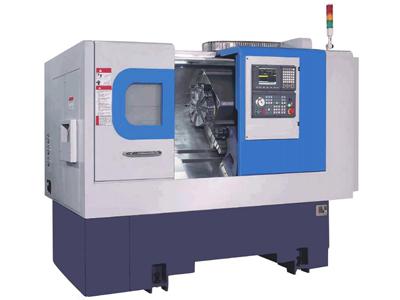

ماشین تراش برجکدار CNC، سری CT

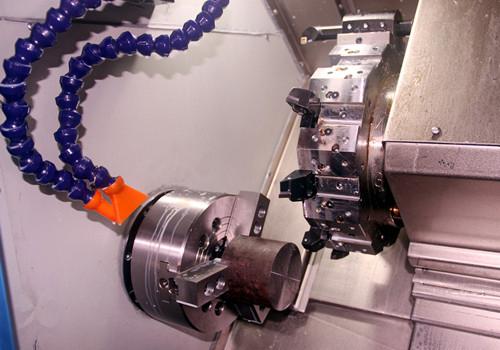

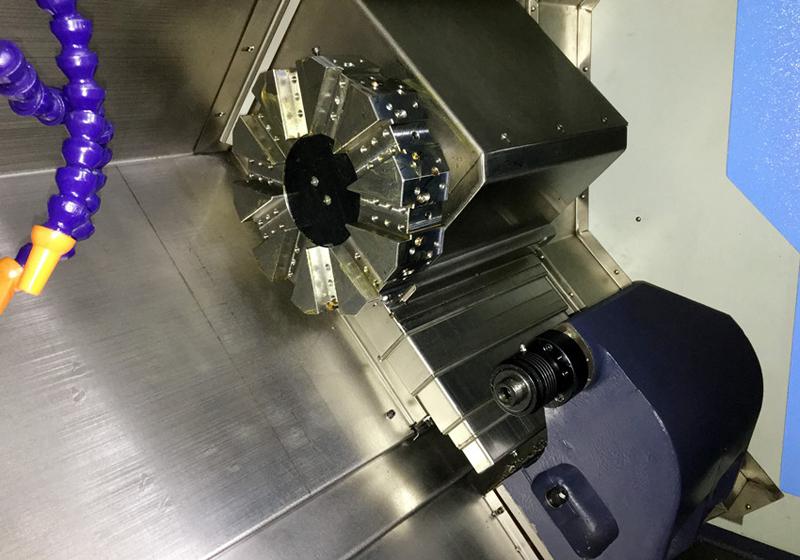

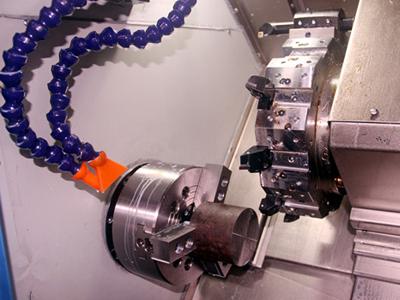

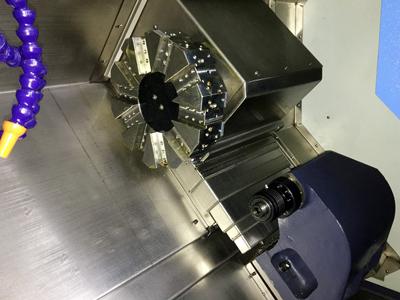

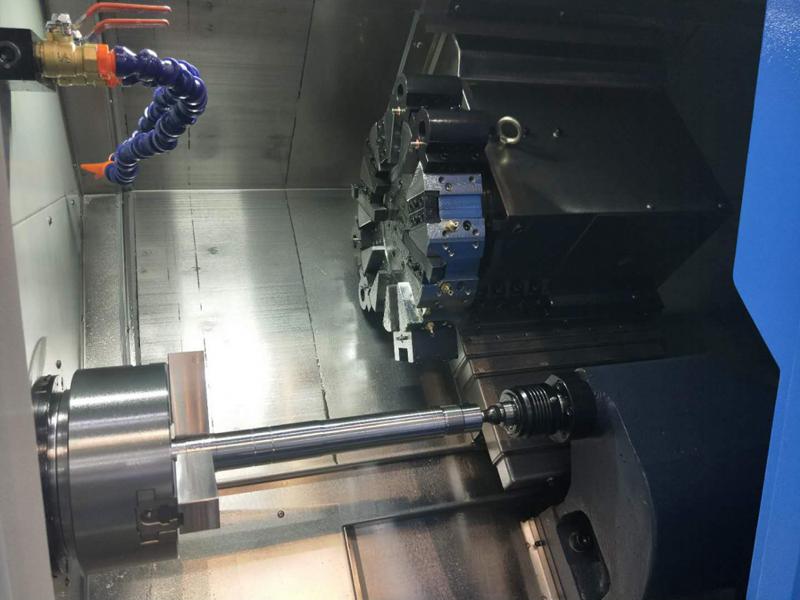

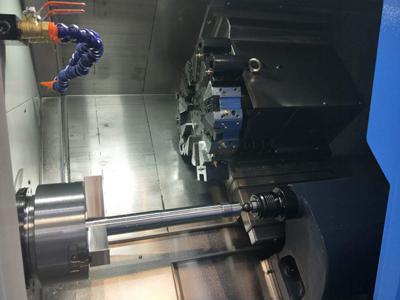

دستگاه تراش CNC مجهز به برجک ابزار سروو آلمانی Sauter است. کاربران میتوانند در هر بار ماشینکاری، ۱۲ ابزار را برای ماشینکاری انواع محصولات نصب کنند. هنگام انتخاب این دستگاه تراش CNC، کاربران میتوانند برجک ابزار هیدرولیک تایوانی Lio Shing را نیز انتخاب کنند که ظرفیت ۸ تا ۱۰ ابزار را برای انجام نیازهای مختلف ماشینکاری دارد. میزان حرکت محور Z این دستگاه به صورت اختیاری با 300nm و 500nm ارائه میشود. هر دو محور X و Z دارای دقت تکرارپذیری موقعیت ±0.0025mm هستند و حرکت سریع محور X/Z به 20m/min میرسد. این ویژگی آن را برای تولید سریع مواد با سختی بالا مناسب میسازد.
| مورد | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| کورس | ||||
| حداکثر قطر تراشکاری | φ380mm | |||
| حداکثر قطر تراشکاری (ماشینکاری) | φ320mm | |||
| حرکت محور X (میلیمتر) | 210mm | |||
| حرکت محور Z (میلیمتر) | 350mm (540mm) | |||
| شیب سوپرت | 45° | |||
| اسپیندل | ||||
| نوک اسپیندل | A2-5 | A2-6 | A2-8 | |
| چاک هیدرولیک | 6″ | 8″ | 10″ | |
| دهانه داخلی اسپیندل | φ43mm | φ56mm | φ62mm | |
| میله کشش سوراخ عبوری | Φ45mm | Φ51mm | Φ71mm | |
| حداکثر سرعت اسپیندل | 4000r/min | 3500 r/min | 3500 r/min | |
| توان موتور اسپیندل | 5.5KW | 7.5KW | 11KW | |
| درایو محوری | ||||
| حرکت سریع محور X/Z | 20m/min | |||
| توان موتور سروو محور X/Z | 1.3KW | |||
| ریل راهنما | انواع | غلتکی | ||
| محور X | MSR35X560 | |||
| محور Z | MSR35X920 (MSR35X 1048) | |||
| پیچ سرب | محور X | R32X632 | ||
| محور Z | R32X798 (R40X 1048) | |||
| تکرارپذیری موقعیت | محور X | ±0.0025mm | ||
| محور Z | ±0.0025mm | |||
| برجک ابزار سروو Sauter آلمان (برجک ابزار هیدرولیک Lio shing تایوان به عنوان گزینه موجود است) | ||||
| ابزار | 20X20mm (اختیاری 160Atype، 8T: 25X25mm) | |||
| قطر ساق ابزار بورینگ | استاندارد: φ25، اختیاری: φ32 | |||
| مرغک | ||||
| مخروط کوئیل مرغک | MT5 | |||
| کورس مرکز مرغک | 300mm (500mm) | |||
| سایر | ||||
| ابعاد دستگاه (طول * عرض * ارتفاع) | 2150mmX1380mmX1890mm (2660mmX1460mmX1890mm) | |||
| توان کل | 8.5KW | 11.5KW | 15.0KW | |
| وزن دستگاه | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
