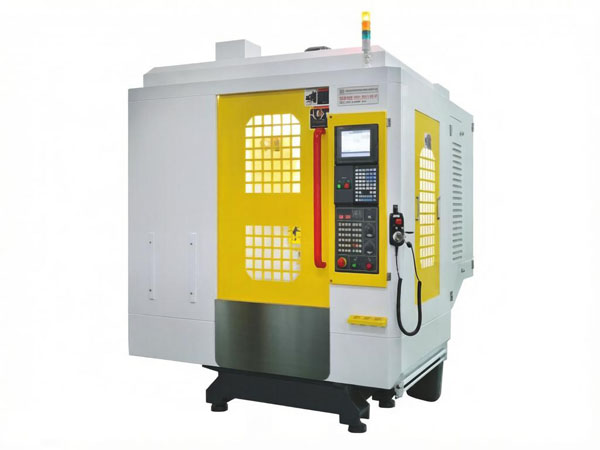

Pusat Pengetapan CNC, Seri T-6
Pusat Pemesinan CNC
Pusat tapping CNC T6 memiliki jejak kecil, struktur ultra-ringkas, dan kecepatan tinggi mulai dari 12.000 hingga 20.000 RPM. Spindel BT30 mencapai pengetapan kaku hingga 6.000 RPM. Meja kerja pusat pemesinan ini dapat memuat hingga 350kg benda pemrosesan sekaligus. Dengan akurasi posisi ±0,005/300mm, operasi pemesinan produk berpresisi tinggi.
Spesifikasi Teknis
Model
T-6
Langkah
Perjalanan sumbu X (mm)
600
Perjalanan sumbu Y (mm)
400
Perjalanan sumbu Z (mm)
300
Jarak dari ujung spindel ke pusat meja (mm)
120-500
Meja Kerja
Luas meja kerja (mm)
700×420
Berat maksimum di atas meja (kg)
350
Slot-T (lebar – jumlah slot x jarak) (mm)
5-18×80
Umpan
Kecepatan umpan cepat tiga sumbu (m/menit)
48/48/48(OP60/60/60)
Umpan pemotongan (mm/menit)
1-15000
Spindel
Kecepatan spindel standar (r.p.m)
Tipe sabuk 15000/20000
Tirus spindel
BT30
Daya spindel (KW)
5.5
Lainnya
Daya motor tiga sumbu (KW)
1.5/1.5/3
Akurasi posisi (mm)
±0.005/300
Repeatabilitas (mm)
±0.003
Penyimpanan alat (buah)
16/21 alat
Berat mesin (kg)
3300
Dimensi mesin (mm)
2200×1850×2450
Tampilan komponen pusat permesinan CNC
Spindel mekanis dengan penggerak langsung

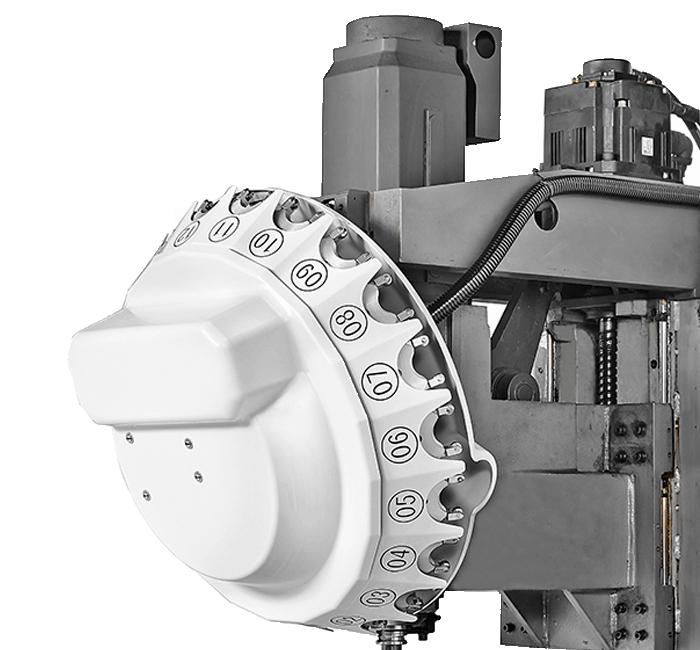

Magazen alat tipe cakram, mampu menampung 16 alat
Sistem kontrol dan motor
Rel pemandu linier berjalan stabil, dengan presisi permesinan tinggi.

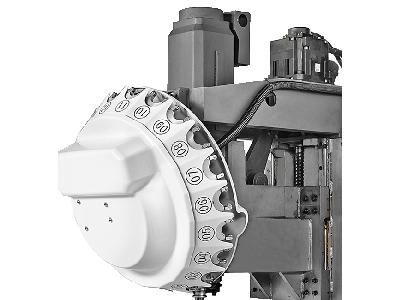

Magazen alat tipe cakram, mampu menampung 16 alat
Sistem kontrol dan motor
