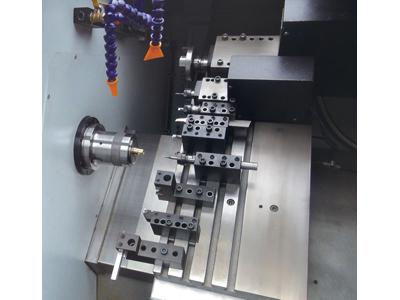

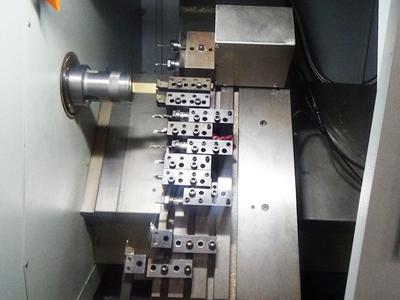

CNC-svarven använder en 45-graders snedbäddsmaskinkonstruktion, vilket gör den betydligt hållbar och stabil under tunga bearbetningsprocesser. Denna maskin har högt vridmoment och hög styvhet för att öka produktiviteten. Vi har även lagt till ett verktygsrevolver för fler verktyg, vilket lindrar kunders oro över att inte kunna hålla tillräckligt med verktyg för bearbetning av komplexa komponenter, samtidigt som produktionseffektiviteten förbättras.
Parametrar| ARTIKEL | GX36 | GX46 | GX52 | GX72 | |
| Slaglängd | |||||
| Max svängdiameter | φ500mm | ||||
| Max svängdiameter (bearbetning) | φ480mm | ||||
| X-axelns slaglängd | 600mm | ||||
| Z-axelns slaglängd | 350mm | ||||
| Sadelns lutning | 45° | ||||
| Spindel | |||||
| Spindelns höjd till verktygshållarens centrum | 50mm | ||||
| Spindelnos | A2-4 | A2-5 | A2-6 | A2-8 | |
| Hydraulisk chuck | 5″ | 6″ | 8″ | 10″ | |
| Spindelns håldiameter | φ43mm | φ56mm | φ62mm | Φ86mm | |
| Genomgående dragstång | φ35mm | φ45mm | Φ51mm | Φ71mm | |
| Max spindelhastighet | 4000r/min (tillval Yaskawa 3600r/min) | 4000r/min (tillval Yaskawa 3600r/min) | 3500 r/min | 3000 r/min | |
| Spindelmotoreffekt | 3.7KW (tillval Yaskawa 4.4 KW) | 5.5KW (tillval Yaskawa 4.4 KW/5.5 KW) | 7.5KW | 11KW | |
| C-axelfunktion | S/C: (upplösning 0,01°) | ||||
| Axialdrift | |||||
| X/Z-axelns snabbmatning | 20m/min | ||||
| X/Z-axelns servomotoreffekt | 1.3Kw/1.8Kw (tillval) | ||||
| Styrning | TYP | Rullstyrning | |||
| X-axel | MSR35X1000 | ||||
| Z-axel | MSR35X840 | ||||
| Kulskruv | X-axel | R32X1054 | |||
| Z-axel | R32X831 | ||||
| Repeterbar positionering | X-axel | ±0.0025mm | |||
| Z-axel | ±0.0025mm | ||||
| Övrigt | |||||
| Maskinmått (längd * bredd * höjd) | 2350mmX1650mmX2000mm | ||||
| Total effekt | 8.0KW | 9.5KW | 11.5KW | 15.0KW | |
| Maskinvikt | 4.1T | 4.2T | 4.3T | 4.5T | |
