เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง CNC (รางนำเชิงเส้น 2 ราง)

แกน Z ของเครื่องจักรกลซีเอ็นซีแนวตั้งแมชชีนนิ่งเซ็นเตอร์ (รางนำเชิงเส้น XY) ใช้รางนำแบบกล่อง (box guideway) และแกน X/Y ใช้รางนำเชิงเส้น (linear guideway) ทำให้ชิ้นงานที่ถูกกลึงสามารถเคลื่อนที่ได้อย่างรวดเร็วในทุกทิศทาง และสปินเดิลสามารถรับแรงได้สูงกว่าเครื่องจักรกลซีเอ็นซีแนวตั้งแมชชีนนิ่งเซ็นเตอร์ที่ใช้รางนำเชิงเส้นทั้ง 3 แกน นอกจากนี้ ชิ้นงานที่ผ่านการกลึงยังมีความแม่นยำดีกว่าเครื่องจักรกลซีเอ็นซีอื่นๆ

เครื่องจักรกลซีเอ็นซีแนวตั้งแมชชีนนิ่งเซ็นเตอร์ที่ผลิตโดย BOS CNC

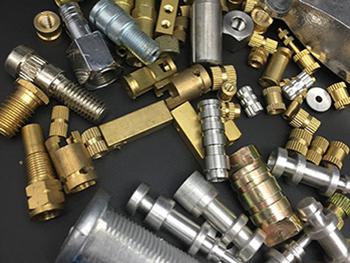

ตัวอย่างชิ้นงานที่กลึงด้วยเครื่องจักรกลซีเอ็นซีแนวตั้งแมชชีนนิ่งเซ็นเตอร์

• ฐานเครื่องออกแบบด้วยโครงสร้างแบบ A ช่วยปรับปรุงประสิทธิภาพการดูดซับแรงสั่นสะเทือน
• ตัวเครื่องหล่อจากเหล็กหล่อมีนาไนต์ (meehanite cast iron) และผ่านกระบวนการอบคลายความเครียดเพื่อลดความเค้นภายใน ซึ่งช่วยรับประกันความแข็งแกร่ง ความแม่นยำ และความทนทาน
• ปลายทั้งสองข้างของรางนำเชิงเส้นใช้แบริ่งคู่ (double nut) สำหรับยึด fixing จุดรองรับที่ปลายทั้งสองข้างใช้ลูกปืน 5 ลูกในการล็อก และถูกยืดไว้ล่วงหน้าเพื่อรับประกันความแม่นยำคงที่ในกรณีที่เกิดการขยายตัวเนื่องจากความร้อน
• ระบบหล่อลื่นรับประกันการจ่ายน้ำมันอย่างสม่ำเสมอตามจุดหล่อลื่น ทำให้เครื่องจักรกลซีเอ็นซีแมชชีนนิ่งเซ็นเตอร์รักษาคุณสมบัติการหล่อลื่นที่ดีและยืดอายุการใช้งาน

สำหรับชิ้นส่วนเหล่านี้ ระบบควบคุมสามารถเปลี่ยนได้ตามความต้องการของลูกค้า คลังเก็บเครื่องมือของเราสามารถประกอบเครื่องมือเพิ่มเติมได้ และกรุณาคลิกที่ ชิ้นส่วน สำหรับข้อมูลเพิ่มเติม
