ศูนย์เครื่องจักรกลซีเอ็นซีแบบพอร์ทัล ซีรีส์ LM-2013
ศูนย์เครื่องจักรกลแบบเสาคู่
เครื่องซีเอ็นซีแบบพอร์ทัลรุ่น LM-2013 มีความกว้างพอร์ทัล 1400 มม. และโต๊ะทำงานขนาด 2000×1000 มม. ทำให้เหมาะสำหรับการบรรทุกวัสดุได้มากถึง 3,000 กก. ในครั้งเดียว เป็นเครื่องกลึงงานหนักที่ออกแบบมาเป็นพิเศษสำหรับตัดเฉือนชิ้นส่วนขนาดใหญ่สำหรับเครื่องบิน รถยนต์ เรือ และอุตสาหกรรมหนักอื่นๆ
พารามิเตอร์| รุ่น | LM-2013 |
| ระยะเคลื่อน | |
| ระยะเคลื่อนแกน X (มม.) | 2000 |
| ระยะเคลื่อนแกน Y (มม.) | 1400 |
| ระยะเคลื่อนแกน Z (มม.) | 800 |
| ระยะจากปลายแกนหมุนถึงศูนย์กลางโต๊ะ (มม.) | 70-870 |
| ความกว้างโต๊ะ (พอร์ทัล) (มม.) | 1400 |
| โต๊ะทำงาน | |
| พื้นที่โต๊ะทำงาน (มม.) | 2000×1000 |
| น้ำหนักสูงสุดบนโต๊ะ (กก.) | 3000 |
| ร่อง T (ความกว้าง – จำนวนร่อง x ระยะห่าง) (มม.) | 7-22×150 |
| แกนหมุน | |
| ความเร็วแกนหมุนมาตรฐาน (รอบ/นาที) | 6000 |
| ปลายแกนหมุน | BT50φ190 |
| โหมดขับเคลื่อนแกนหมุน | ขับด้วยสายพาน |
| กำลังแกนหมุน (KW) | 18.5 |
| อัตราป้อน | |
| อัตราป้อนตัด (มม./นาที) | 8000 |
| อัตราป้อนเร็ว (ม./นาที) | 12/10/10 |
| ความกว้างรางนำเชิงเส้น / จำนวนราง (มม.) | 2-45X2-45Y:Z ทางนำแบบกล่อง |
| อื่นๆ | |
| กำลังมอเตอร์สามแกน (KW) | 4.5/4.5/7.0 |
| ความแม่นยำตำแหน่ง (มม.) | 0.035/1000 |
| ความสามารถในการทำซ้ำ (มม.) | 0.025 |
| ระบบควบคุม | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| ถังน้ำหล่อเย็น (ปั๊ม) (HP) | 0.48 |
| ความต้องการไฟฟ้า (KVA) | 35 |
| ความดันอากาศ (บาร์) | 6.5 |
| น้ำหนักเครื่อง (ตัน) | 18 |
| ขนาดเครื่อง (มม.) | 5870×2630×3720 |
ระบบควบคุมและมอเตอร์-
-

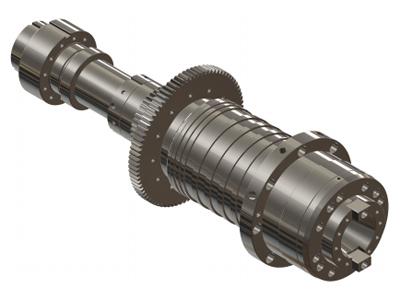

แกนหมุนกลไก ขับด้วยเกียร์ -

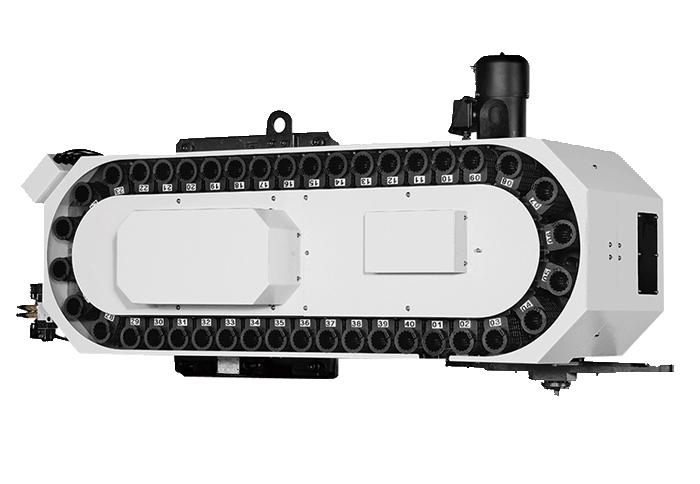

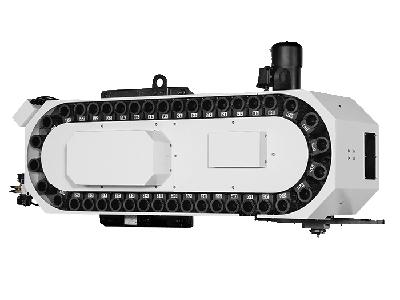

อุปกรณ์เครื่องจักรกลซีเอ็นซีเพิ่มเติม
