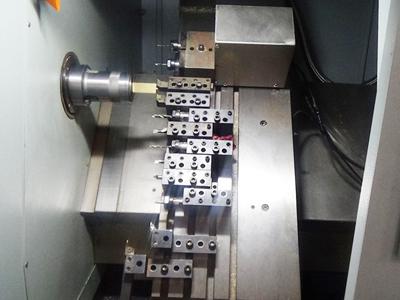

Trung tâm Tiện Bàn nghiêng CNC, Trung tâm Tiện Phay CNC
Máy tiện CNC sử dụng cấu trúc bàn máy nghiêng 45 độ, làm cho nó bền và ổn định hơn đáng kể trong quá trình gia công nặng. Máy này có mô-men xoắn cao và độ cứng vững cao để tăng năng suất. Chúng tôi cũng đã thêm một tháp dao để có thêm dụng cụ, do đó giảm bớt lo lắng của khách hàng về việc không thể chứa đủ dụng cụ cho gia công các chi tiết phức tạp, đồng thời cải thiện hiệu quả sản xuất.
Thông số kỹ thuật| HẠNG MỤC | GX36 | GX46 | GX52 | GX72 | |
| Hành trình | |||||
| Đường kính tiện tối đa | φ500mm | ||||
| Đường kính tiện tối đa (gia công) | φ480mm | ||||
| Hành trình trục X | 600mm | ||||
| Hành trình trục Z | 350mm | ||||
| Độ nghiêng bàn trượt | 45° | ||||
| Trục chính | |||||
| Chiều cao từ trục chính đến tâm giá dao | 50mm | ||||
| Đầu trục chính | A2-4 | A2-5 | A2-6 | A2-8 | |
| Mâm cặp thủy lực | 5″ | 6″ | 8″ | 10″ | |
| Đường kính lỗ trục chính | φ43mm | φ56mm | φ62mm | Φ86mm | |
| Lỗ xuyên qua thanh kéo | φ35mm | φ45mm | Φ51mm | Φ71mm | |
| Tốc độ trục chính tối đa | 4000r/phút (tùy chọn Yaskawa 3600r/phút) | 4000r/phút (tùy chọn Yaskawa 3600r/phút) | 3500 r/phút | 3000 r/phút | |
| Công suất động cơ trục chính | 3.7KW (tùy chọn Yaskawa 4.4 KW) | 5.5KW (tùy chọn Yaskawa 4.4 KW/5.5 KW) | 7.5KW | 11KW | |
| Chức năng trục C | S/C: (độ phân giải 0.01°) | ||||
| Truyền động dọc trục | |||||
| Tốc độ chạy dao nhanh trục X/Z | 20m/phút | ||||
| Công suất động cơ servo trục X/Z | 1.3Kw/1.8Kw (tùy chọn) | ||||
| Ray dẫn hướng | LOẠI | Con lăn | |||
| Trục X | MSR35X1000 | ||||
| Trục Z | MSR35X840 | ||||
| Vít me | Trục X | R32X1054 | |||
| Trục Z | R32X831 | ||||
| Định vị lặp lại | Trục X | ±0.0025mm | |||
| Trục Z | ±0.0025mm | ||||
| Khác | |||||
| Kích thước máy (dài * rộng * cao) | 2350mmX1650mmX2000mm | ||||
| Tổng công suất | 8.0KW | 9.5KW | 11.5KW | 15.0KW | |
| Trọng lượng máy | 4.1T | 4.2T | 4.3T | 4.5T | |
