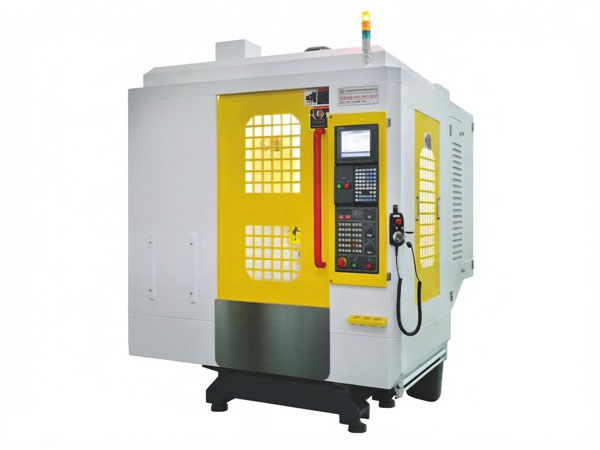

مراکز رزوهکاری CNC سری T6 دارای فضای اشغالی کوچک، ساختار فوق فشرده و سرعت بالا از 12,000 تا 20,000 دور در دقیقه هستند. اسپیندل BT30 رزوهکاری صلب تا 6,000 دور در دقیقه را انجام میدهد. میز کار این مرکز ماشینکاری میتواند در هر نوبت تا 350 کیلوگرم قطعه را بارگذاری کند. با دقت موقعیتیابی ±0.005/300mm، عملیات ماشینکاری محصول با دقت بالا انجام میشود.
مشخصات فنی
مدل
T-6
کورس
حرکت محور X (mm)
600
حرکت محور Y (mm)
400
حرکت محور Z (mm)
300
فاصله از نوک اسپیندل تا مرکز میز (mm)
120-500
میز کار
مساحت میز کار (mm)
700×420
حداکثر وزن روی میز (kg)
350
شیار T (عرض – تعداد شیار × فاصله) (mm)
5-18×80
پیشروی
نرخ پیشروی سریع سه محور (m/min)
48/48/48(OP60/60/60)
نرخ پیشروی برش (mm/min)
1-15000
اسپیندل
سرعت استاندارد اسپیندل (r.p.m)
نوع تسمهای 15000/20000
مخروط اسپیندل
BT30
توان اسپیندل (KW)
5.5
سایر موارد
توان موتور سه محور (KW)
1.5/1.5/3
دقت موقعیتیابی (میلیمتر)
±0.005/300
تکرارپذیری (میلیمتر)
±0.003
ظرفیت ذخیره ابزار (عدد)
16/21 ابزار
وزن دستگاه (کیلوگرم)
3300
ابعاد دستگاه (میلیمتر)
2200×1850×2450
نمایش قطعات مرکز ماشینکاری CNC
اسپیندل مکانیکی با درایو مستقیم

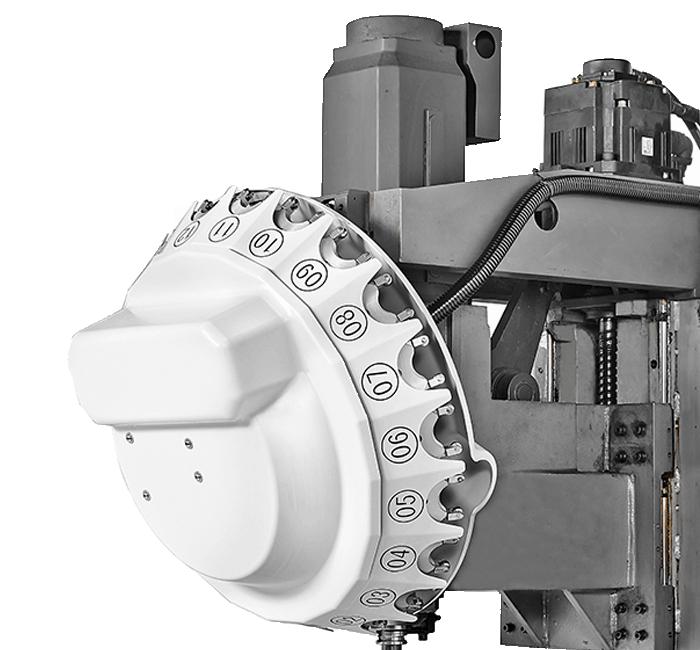

مجله ابزار دیسکی، قابلیت مونتاژ 16 ابزار
سیستم کنترل و موتور
ریل خطی به طور پایدار در حال کار است و دقت ماشینکاری بالایی دارد.

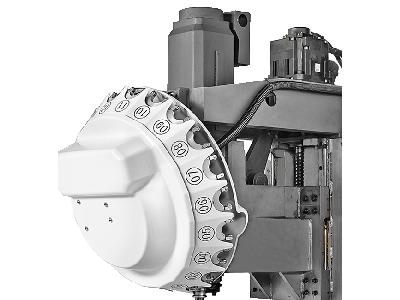

مجله ابزار دیسکی، قابلیت مونتاژ 16 ابزار
سیستم کنترل و موتور
