مرکز ماشینکاری عمودی ۳ محور V-1160 (ریل خطی)
مرکز ماشینکاری عمودی CNC ۳ محور

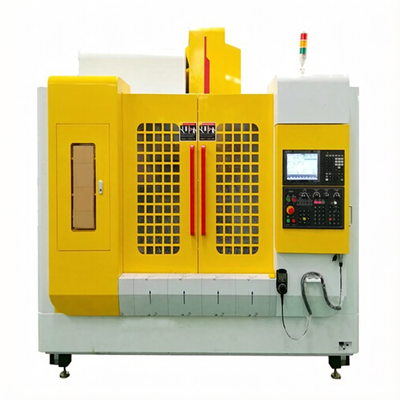

محورهای سهگانه مرکز ماشینکاری عمودی CNC سه محور V-1160 از ریلهای خطی بهره میبرند. این دستگاه برای ماشینکاری پایانی مناسب است و سطح قطعه نهایی دارای خطوط ابزار ظریفتری است. میزان حرکت در محورهای X، Y و Z به ترتیب ۱۱۰۰ میلیمتر، ۶۰۰ میلیمتر و ۶۰۰ میلیمتر است. میز کار آن ۱۲۰۰×۶۰۰ میلیمتر است که میتوان در هر بار تا ۸۰۰ کیلوگرم قطعات ماشینکاریشده روی آن قرار داد.
پارامترها
مدل
V-1160
کورس
حرکت محور X (میلیمتر)
1100
حرکت محور Y (میلیمتر)
600
حرکت محور Z (میلیمتر)
600
فاصله از نوک اسپیندل تا مرکز میز (میلیمتر)
120-720
فاصله بین مرکز اسپیندل تا ستون (mm)
665
میز کار
مساحت میز کار (میلیمتر)
1200×600
حداکثر وزن روی میز (کیلوگرم)
800
تعداد شیار T
5
ابعاد شیار T (mm)
18
اسپیندل
سرعت استاندارد اسپیندل （دور در دقیقه）
8000
سرعت اسپیندل (غیر استاندارد) (rpm)
12000
قدرت اسپیندل (کیلووات)
15(11)
مخروط اسپیندل
BT-40
پیشروی
تغذیه سریع سه محور (mm/min)
24000
پیشروی برش سهمحوره (میلیمتر بر دقیقه)
1-10000
سایر
توان موتور سه محور (کیلووات)
3/3/3
دقت موقعیتیابی (میلیمتر)
±0.005/300
تکرارپذیری (میلیمتر)
±0.003/300
سیستم کنترل
میتسوبیشی: M80A/M80B، فانوک: Oi-MF، سینومریک 828D
مخزن مایع خنککننده (پمپ) (اسب بخار)
1/2
توان مورد نیاز (KVA)
35
فشار هوا (بار)
6-7
وزن دستگاه (کیلوگرم)
7200
ابعاد دستگاه (میلیمتر)
3150×2700×2850
اجزای مرکز ماشینکاری عمودی CNC (ریل خطی ۳ محور)
سیستم کنترل و موتور
اسپیندل مکانیکی، درایو مستقیم
انبار ابزار چرخان، نگهدارنده ۲۴ ابزار.
ریل خطی بهطور پایدار حرکت میکند و دقت ماشینکاری بالایی دارد.
سیستم کنترل و موتور
اسپیندل مکانیکی، درایو مستقیم
