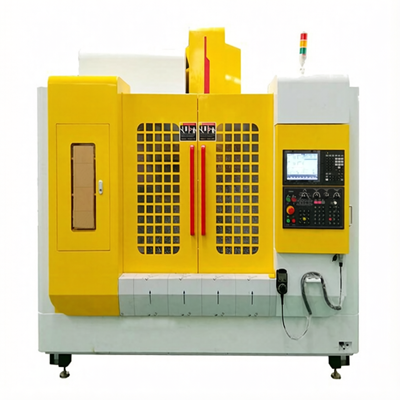

مرکز ماشینکاری عمودی سه محور V-1370 (ریل خطی)
ماشین CNC سه محور
دستگاه CNC سه محور V-1370 تجهیزات ماشینکاری CNC است که برای ماشینکاری دقیق قطعات طراحی شده است. میز کار آن به ابعاد ۱۴۰۰×۶۰۰ میلیمتر بوده و قابلیت نگهداری قطعات تا وزن ۸۵۰ کیلوگرم را دارد. دقت موقعیتیابی آن ±۰.۰۰۵/۳۰۰ میلیمتر است. سرعت اسپیندل به صورت انتخابی ۸۰۰۰ دور در دقیقه و ۱۲۰۰۰ دور در دقیقه است.
پارامترها
مدل
V-1370
کورس
حرکت محور X (میلیمتر)
1300
حرکت محور Y (میلیمتر)
700
حرکت محور Z (میلیمتر)
700
فاصله از نوک اسپیندل تا مرکز میز (میلیمتر)
120-820
فاصله بین مرکز اسپیندل تا ستون (mm)
770
میز کار
مساحت میز کار (میلیمتر)
1400×600
حداکثر وزن روی میز (کیلوگرم)
850
تعداد شیار T
5
اندازه شیار T (میلیمتر)
18
اسپیندل
سرعت استاندارد اسپیندل (دور در دقیقه)
8000
سرعت اسپیندل (غیراستاندارد) (دور در دقیقه)
12000
قدرت اسپیندل (کیلووات)
20(15)
مخروط اسپیندل
BT-40
پیشروی
تغذیه سریع سه محور (میلیمتر بر دقیقه)
24000
پیشروی برش سهمحوره (میلیمتر بر دقیقه)
1-10000
سایر
توان موتور سه محور (کیلووات)
3/3/4.5
دقت موقعیتیابی (میلیمتر)
±0.005/300
تکرارپذیری (میلیمتر)
±0.003/300
سیستم کنترل
میتسوبیشی: M80A/M80B، فانوک: Oi-MF، سینومریک 828D
مخزن مایع خنککننده (پمپ) (اسب بخار)
1/2
توان مورد نیاز (KVA)
35
فشار هوا (بار)
6-7
وزن دستگاه (کیلوگرم)
9000
ابعاد دستگاه (میلیمتر)
3550×2800×3035
اجزای مرکز ماشینکاری عمودی CNC (ریل خطی سه محور)
سیستم کنترل و موتور
اسپیندل مکانیکی، درایو مستقیم
مخزن ابزار چرخان، دارای ظرفیت ۲۴ ابزار.
ریل خطی به صورت پایدار حرکت کرده و دقت ماشینکاری بالایی دارد
سیستم کنترل و موتور
اسپیندل مکانیکی، درایو مستقیم
