مرکز ماشینکاری CNC مجهز به ریلهای خطی در محور X/Y و ریلهای جعبهای در محور Z است. با انبار ابزار ۲۴ تایی، برای ماشینکاری پیچیده مناسب میباشد و اسپیندل میتواند نیروی بیشتری را تحمل کند تا محصولات ماشینکاریشده با دقت بالاتری تولید شوند.

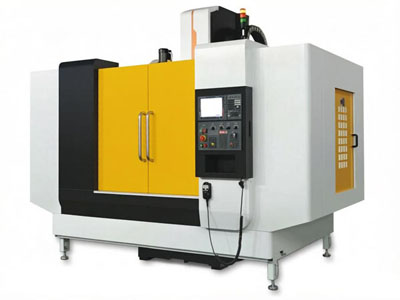

پارامترهای مرکز ماشینکاری عمودی سه محور CNC سری L-850
مدل
L-850
کورس
حرکت محور X (میلیمتر)
800
حرکت محور Y (میلیمتر)
500
حرکت محور Z (میلیمتر)
500
فاصله از نوک اسپیندل تا مرکز میز (میلیمتر)
110-610
فاصله بین مرکز اسپیندل تا ستون (mm)
560
میز کار
مساحت میز کار (میلیمتر)
1000×500
حداکثر وزن روی میز (کیلوگرم)
600
تعداد شیار T
5
اندازه شیار T (میلیمتر)
18
اسپیندل
سرعت استاندارد اسپیندل (دور در دقیقه)
8000
سرعت اسپیندل (غیر استاندارد) (دور در دقیقه)
12000-15000
قدرت اسپیندل (کیلووات)
10 (7.5)
مخروط اسپیندل
BT-40
پیشروی
تغذیه سریع سه محور (میلیمتر بر دقیقه)
30000/30000/18000
پیشروی برش سهمحوره (میلیمتر بر دقیقه)
1-8000
سایر
توان موتور سه محور (کیلووات)
2/2/3
دقت موقعیتیابی (میلیمتر)
±0.005/300
تکرارپذیری (میلیمتر)
±0.003/300
سیستم کنترل
میتسوبیشی: M80A/M80B، فانوک: Oi-MF، سینومریک 828D
مخزن مایع خنککننده (پمپ) (اسب بخار)
1/2
توان مورد نیاز (KVA)
35
فشار هوا (بار)
6-7
وزن دستگاه (کیلوگرم)
6000
ابعاد دستگاه (میلیمتر)
2650×2700×2500
نمایش اجزای مرکز ماشینکاری عمودی CNC (دو ریل خطی)
سیستم کنترل و موتور

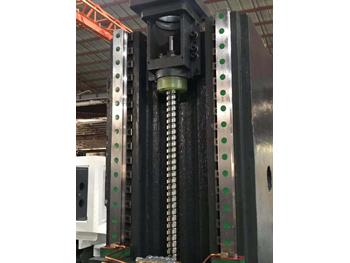

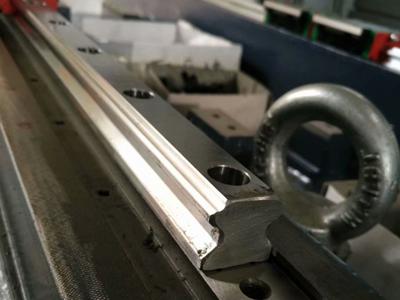

محور X و محور Y از ریل خطی استفاده میکنند و محور Z از ریل جعبهای استفاده میکند.
محور X و محور Y از ریل خطی استفاده میکنند و محور Z از ریل جعبهای استفاده میکند.
اسپیندل مکانیکی، درایو مستقیم
انبار ابزار از نوع گردان میتواند ۲۴ ابزار را در خود جای دهد.
سیستم کنترل و موتور
اسپیندل مکانیکی، درایو مستقیم
