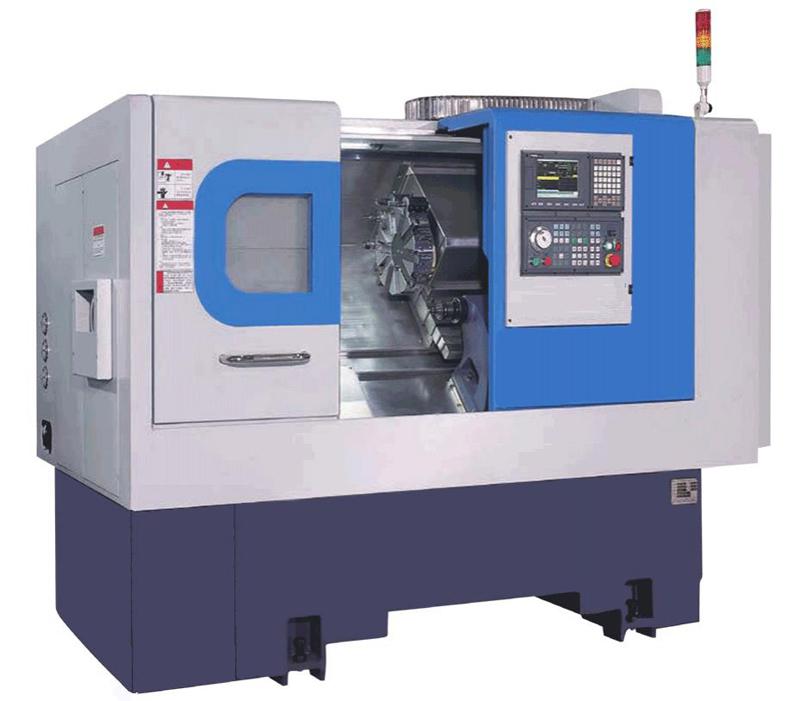

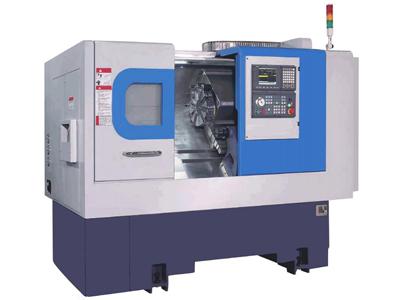

Tour revolver CNC, série CT

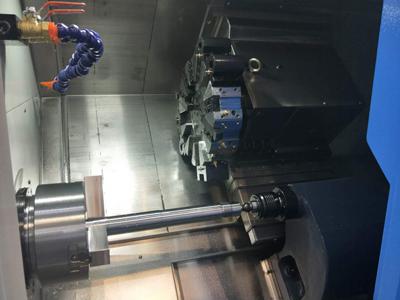

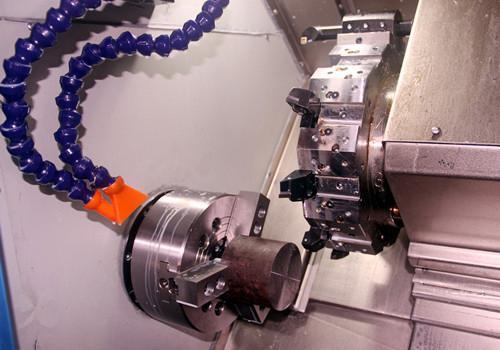

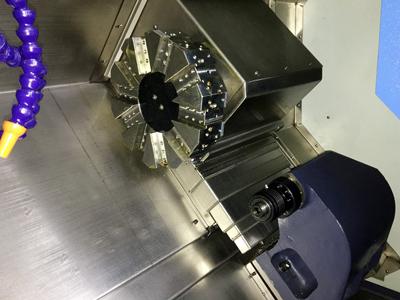

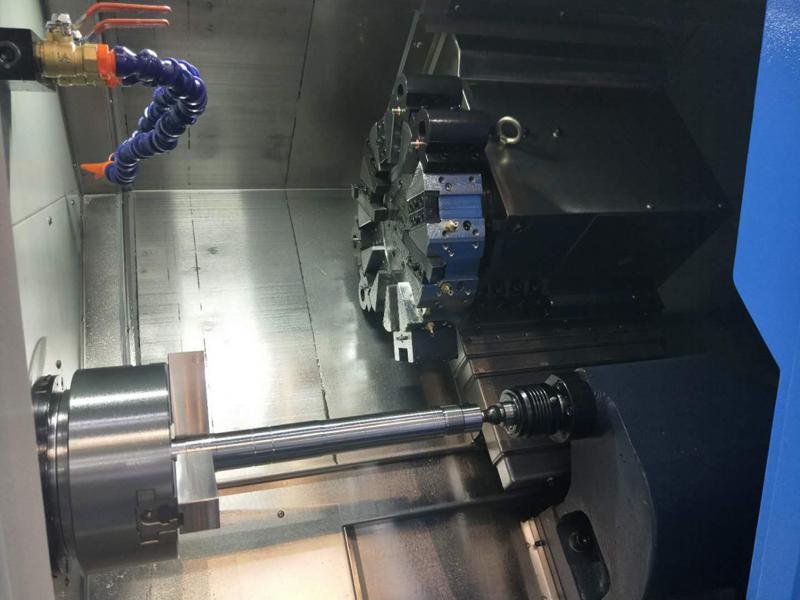

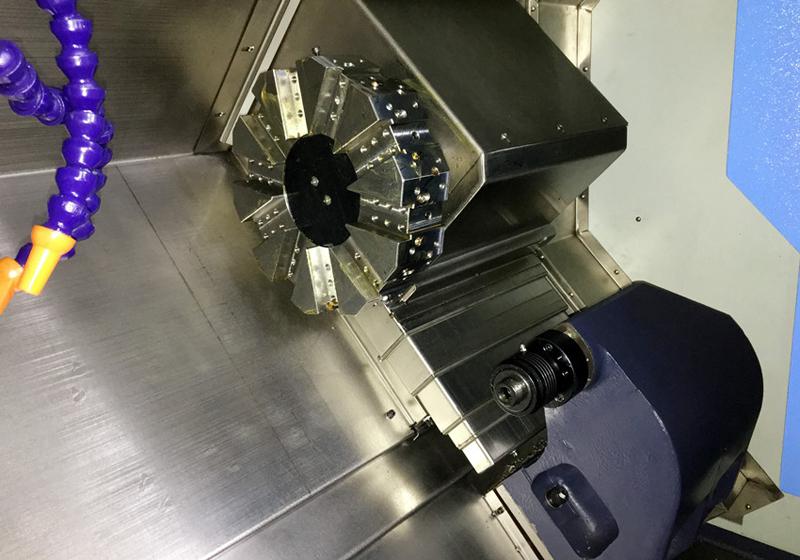

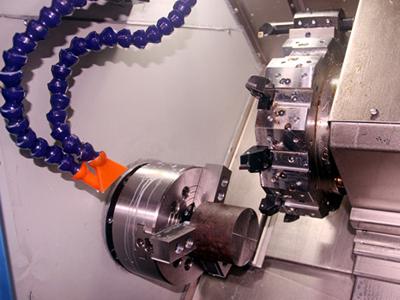

Le tour à commande numérique est équipé d'une tourelle porte-outils à servomoteur Sauter (Allemagne). Les utilisateurs peuvent monter 12 outils à la fois pour l'usinage de divers produits. Lors du choix de ce tour à commande numérique, les utilisateurs peuvent également sélectionner une tourelle porte-outils hydraulique Lio Shing de Taïwan, d'une capacité de 8 à 10 outils, afin de répondre à diverses exigences d'usinage. Sa course sur l'axe Z est optionnelle en 300 nm et 500 nm. Les axes X et Z offrent une précision de positionnement répété de ±0,0025 mm, avec une avance rapide des axes X/Z atteignant 20 m/min. Cela le rend adapté au traitement rapide des matériaux à haute dureté.
| Article | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| Course | ||||
| Diamètre de tournage maximal | φ380mm | |||
| Diamètre de tournage maximal (usinage) | φ320mm | |||
| Course de l'axe X (mm) | 210mm | |||
| Course de l'axe Z (mm) | 350mm (540mm) | |||
| Inclinaison du chariot | 45° | |||
| Broche | ||||
| Nez de broche | A2-5 | A2-6 | A2-8 | |
| Mandrin hydraulique | 6″ | 8″ | 10″ | |
| Alésage interne de la broche | φ43mm | φ56mm | φ62mm | |
| Tirette traversante | Φ45mm | Φ51mm | Φ71mm | |
| Vitesse maximale de broche | 4000r/min | 3500 r/min | 3500 r/min | |
| Puissance du moteur de broche | 5.5KW | 7.5KW | 11KW | |
| Entraînement axial | ||||
| Avance rapide des axes X/Z | 20m/min | |||
| Puissance du servomoteur des axes X/Z | 1.3KW | |||
| Glissière | TYPES | Rouleau | ||
| Axe X | MSR35X560 | |||
| Axe Z | MSR35X920 (MSR35X 1048) | |||
| Vis mère | Axe X | R32X632 | ||
| Axe Z | R32X798 (R40X 1048) | |||
| Positionnement répété | Axe X | ±0.0025mm | ||
| Axe Z | ±0.0025mm | |||
| Tourelle porte-outils à servomoteur Sauter (Allemagne) (la tourelle porte-outils hydraulique Lio Shing de Taïwan est en option) | ||||
| Outils | 20X20mm(en option 160Atype, 8T : 25X25mm) | |||
| Diamètre de la queue des outils d'alésage | Standard : φ25, en option φ32 | |||
| Contre-pointe | ||||
| tailstock quill taper | MT5 | |||
| cône de broche de contre-poupée | tailstock centre stroke | |||
| Autres | ||||
| course de la pointe de contre-poupée | 300mm (500mm) | |||
| 300mm (500mm) | 8.5KW | 11.5KW | 15.0KW | |
| Machine dimension (length *width * height) | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
