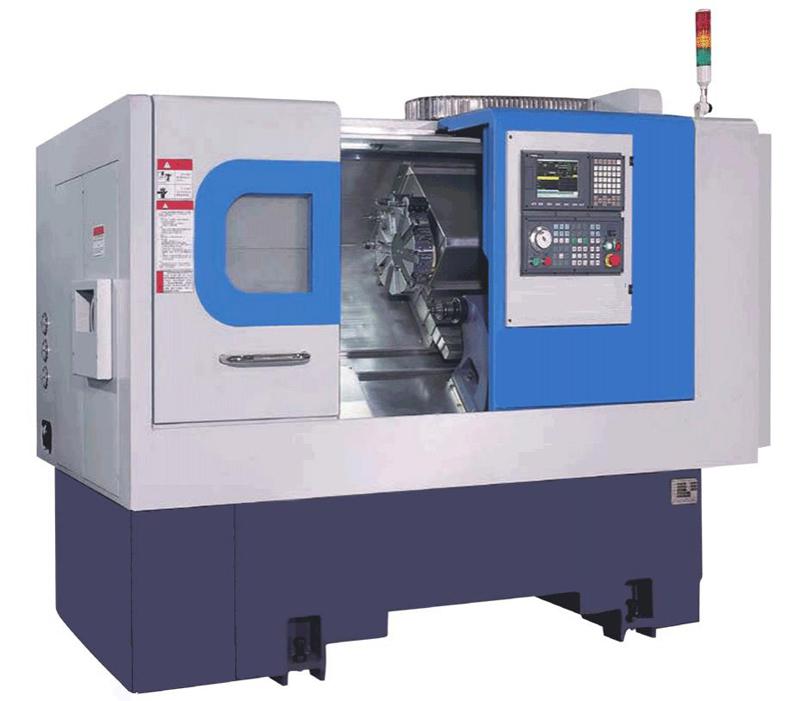

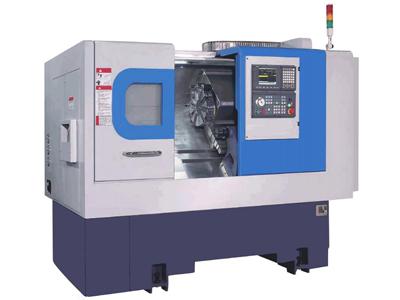

CNC 터릿 선반, CT 시리즈

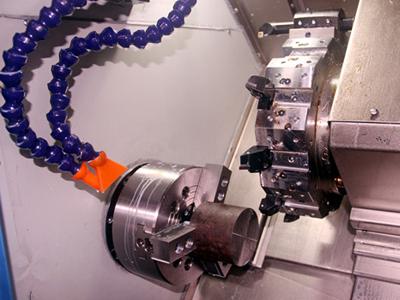

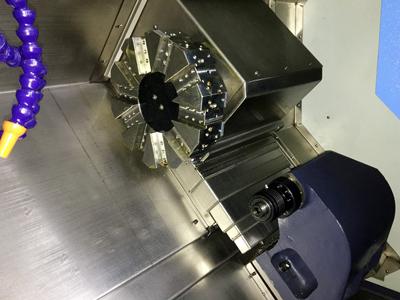

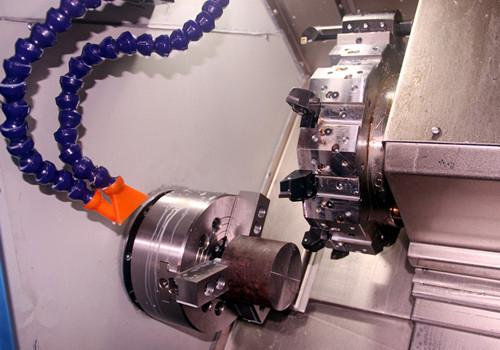

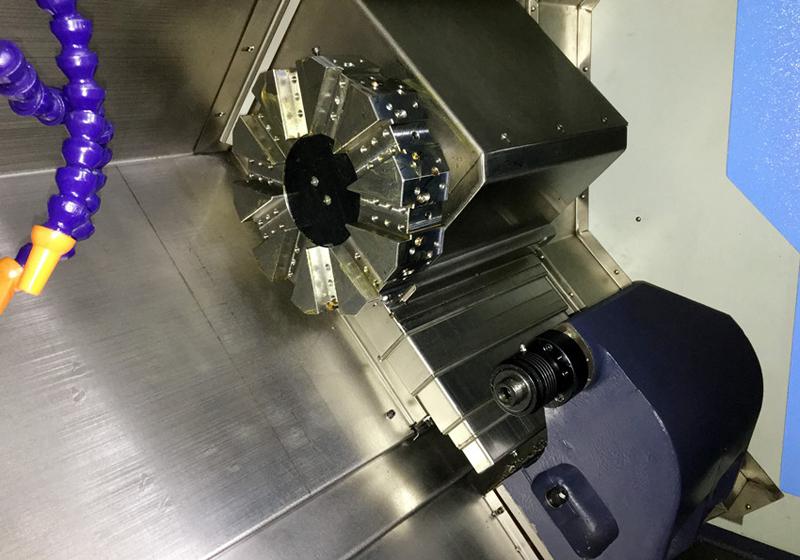

CNC 선반에는 독일 자우터(Sauter) 서보 공구 터릿이 장착되어 있습니다. 사용자는 다양한 제품을 가공하기 위해 한 번에 12개의 공구를 장착할 수 있습니다. 이 CNC 선반을 선택할 때 사용자는 다양한 가공 요구 사항을 수행하기 위해 8~10개의 공구 용량을 가진 대만 리오싱(Lio Shing) 유압 공구 터릿을 선택할 수도 있습니다. Z축 이동 거리는 300nm와 500nm 중에서 선택할 수 있습니다. X축과 Z축 모두 반복 위치 결정 정밀도가 ±0.0025mm이며, X/Z축 고속 이송 속도는 20m/min에 달합니다. 이로 인해 고경도 재료의 신속한 가공 전환에 적합합니다.
| 항목 | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| 스트로크 | ||||
| 최대 선삭 직경 | φ380mm | |||
| 최대 선삭 직경 (가공) | φ320mm | |||
| X축 이동량 (mm) | 210mm | |||
| Z축 이동량 (mm) | 350mm (540mm) | |||
| 새들 경사 | 45° | |||
| 스핀들 | ||||
| 스핀들 노즈 | A2-5 | A2-6 | A2-8 | |
| 유압 척 | 6″ | 8″ | 10″ | |
| 스핀들 내부 구경 | φ43mm | φ56mm | φ62mm | |
| 관통 홀 드로바 | Φ45mm | Φ51mm | Φ71mm | |
| 최대 스핀들 회전수 | 4000r/min | 3500 r/min | 3500 r/min | |
| 스핀들 모터 출력 | 5.5KW | 7.5KW | 11KW | |
| 축 구동 | ||||
| X/ Z축 고속 이송 | 20m/min | |||
| X/Z축 서보 모터 출력 | 1.3KW | |||
| 가이드웨이 | 유형 | 롤러 | ||
| X축 | MSR35X560 | |||
| Z축 | MSR35X920 (MSR35X 1048) | |||
| 리드 스크류 | X축 | R32X632 | ||
| Z축 | R32X798 (R40X 1048) | |||
| 반복 위치결정 | X축 | ±0.0025mm | ||
| Z축 | ±0.0025mm | |||
| 독일 자우터 서보 공구 터릿 (대만 리오싱 유압 공구 터릿은 옵션 ) | ||||
| 공구 | 20X20mm(옵션 160Atype, 8T: 25X25mm) | |||
| 보링 공구 생크 직경 | 표준: φ25, 옵션 φ32 | |||

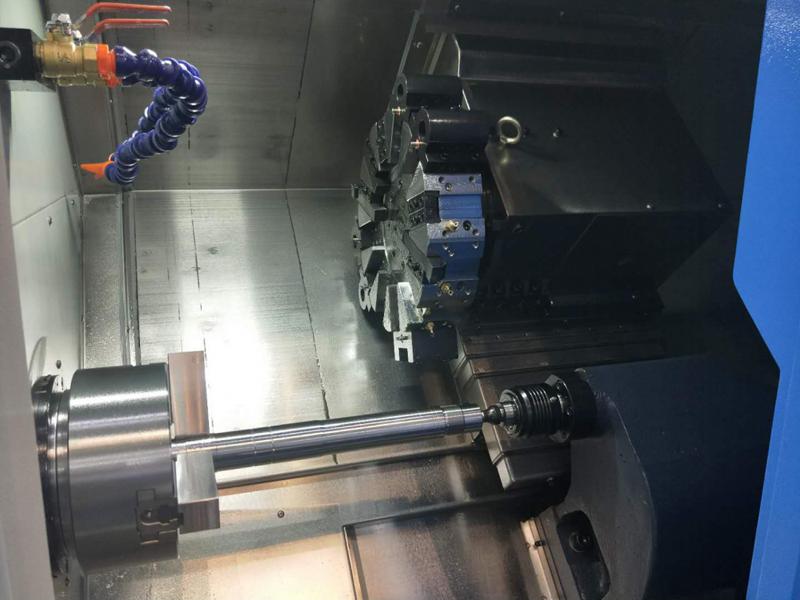

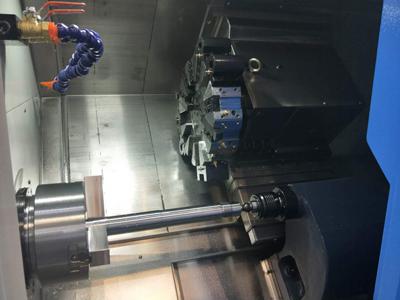

| 심압대 | ||||
| tailstock quill taper | MT5 | |||
| 심압대 퀼 테이퍼 | tailstock centre stroke | |||
| 기타 | ||||
| 심압대 센터 스트로크 | 300mm (500mm) | |||
| 300mm (500mm) | 8.5KW | 11.5KW | 15.0KW | |
| Machine dimension (length *width * height) | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
