Pusat Pemesinan Gantri CNC, Siri LM-5029
Pusat Pemesinan Tiang Berkembar
Mesin kisar gantri pemesinan CNC LM-5029 digunakan untuk memesin komponen yang besar dan rumit, seperti rasuk dan rangka kapal terbang, serta bahagian mesin tugas berat. Mesin gantri ini mempunyai meja kerja 5000 x 2300mm, dengan kapasiti beban maksimum 18000kg, dan ketepatan kedudukan 0.035/1000mm.
| Model | LM-5029 | |
| Perjalanan | ||
| Perjalanan paksi-X (mm) | 5000 | |
| Perjalanan paksi-Y (mm) | 3100 | |
| Perjalanan paksi-Z (mm) | 1000 | |
| Jarak dari hidung gelendong ke pusat meja (mm) | 200-1200 | |
| Lebar meja (gantri) (mm) | 2900 | |
| Meja kerja | ||
| Luas meja kerja (mm) | 5000×2300 | |
| Berat maksimum di atas meja (kg) | 18000 | |
| Slot-T (lebar – bilangan slot x jarak) (mm) | 11-28×200 | |
| Gelendong | ||
| Kelajuan spindal standard (rpm) | 6000 | |
| Tirus gelendong | BT5Oφ19O | |
| Mod pemacu gelendong | Pemacu tali sawat | |
| Kuasa gelendong (KW) | 22 | |
| Suapan | ||
| Suapan pemotongan （mm/min） | 8000 | |
| Suapan laju (m/min) | 10/10/10 | |
| Lebar rel panduan linear / bilangan trek (mm) | 3-55X2-55Y:Z panduan kotak | |
| Lain-lain | ||
| Kuasa motor tiga paksi (KW) | 7.0/7.0/7.0 | |
| Ketepatan kedudukan (mm) | 0.035/1000 | |
| Kebolehulangan (mm) | 0.025 | |
| Kebolehulangan (mm) | Sistem kawalan | |
| MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D | 0.48 | |
| Tangki penyejuk (Pam) (HP) | 45 | |
| Keperluan kuasa (KVA) | 6.5 | |
| Berat mesin (t) | 61 | |
| Dimensi mesin (mm) | 12860×4320×4600 | |
-
Sistem kawalan dan motor
-
-

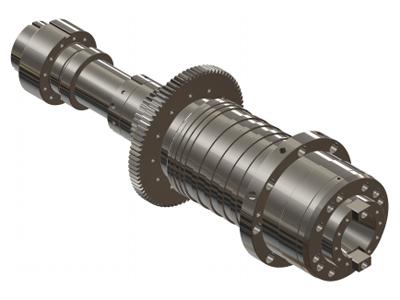

Spindal mekanikal, pemacu gear
-
