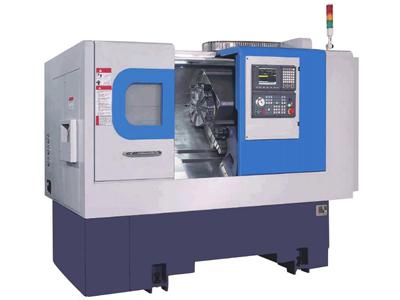

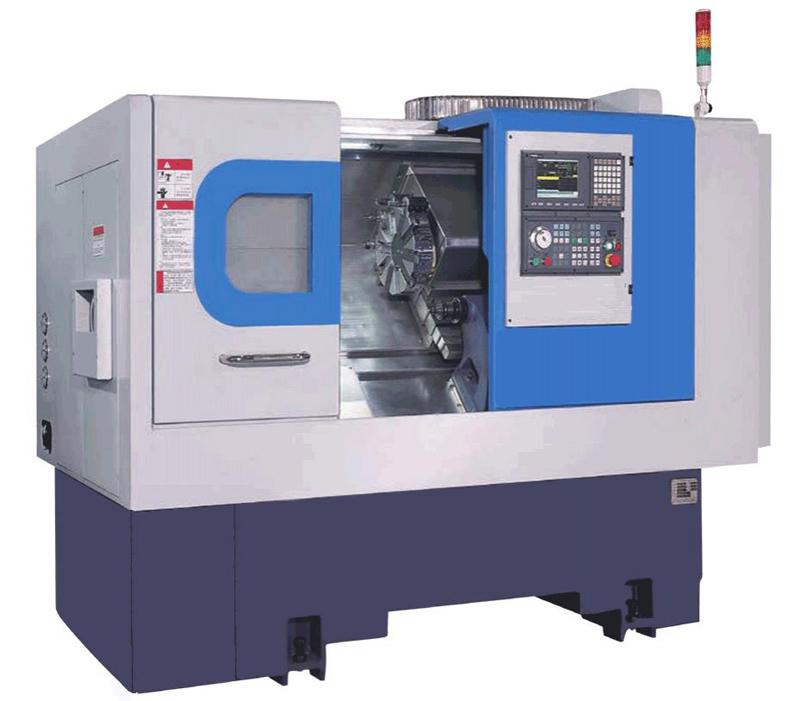

Mesin Larik Turet CNC, Siri CT

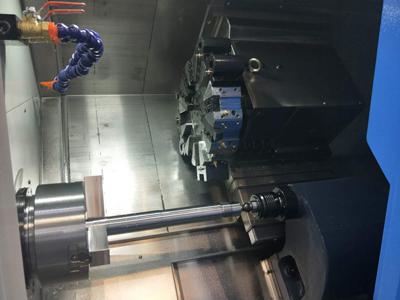

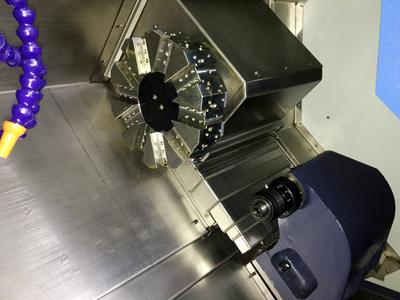

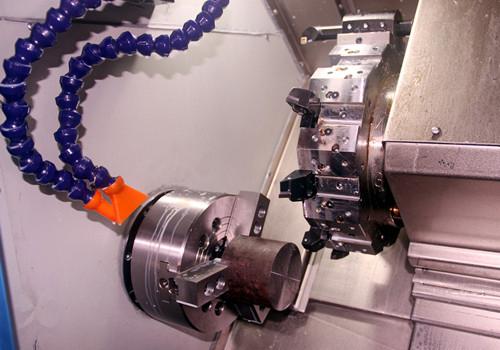

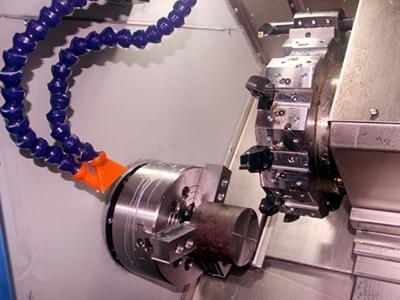

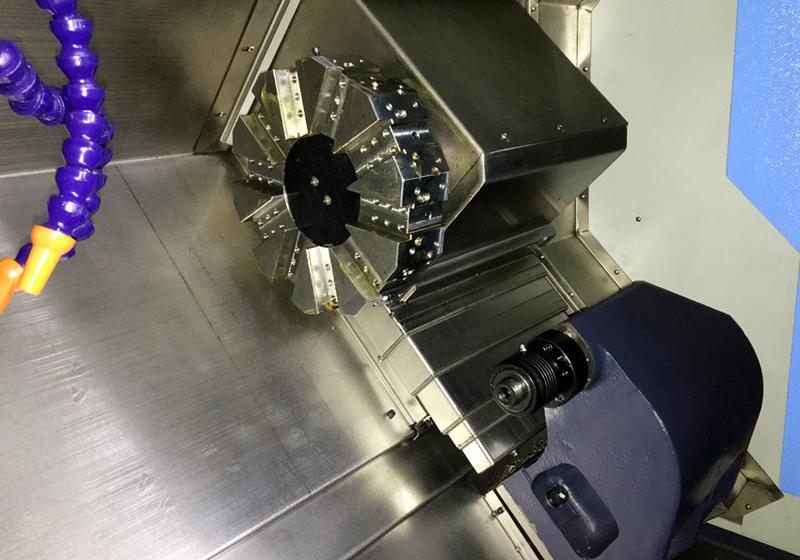

Mesin pelarik CNC dilengkapi dengan turet alat servo Sauter buatan Jerman. Pengguna boleh memasang 12 alat pada satu masa untuk pemprosesan pelbagai produk. Apabila memilih mesin pelarik CNC ini, pengguna juga boleh memilih turet alat hidraulik Lio Shing dari Taiwan, dengan kapasiti 8 hingga 10 alat untuk memenuhi pelbagai keperluan pemprosesan. Jarak pergerakan paksi Z adalah pilihan dengan 300nm dan 500nm. Kedua-dua paksi X dan Z mempunyai ketepatan kedudukan berulang ±0.0025mm, dengan gerak laju paksi X/Z mencapai 20m/min. Ini menjadikannya sesuai untuk pemprosesan pantas bahan berkekerasan tinggi.
| Item | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| Lejang | ||||
| Diameter pemusingan maksimum | φ380mm | |||
| Diameter pemusingan maksimum (pemesinan) | φ320mm | |||
| Perjalanan paksi-X (mm) | 210mm | |||
| Perjalanan paksi-Z (mm) | 350mm (540mm) | |||
| Kecondongan pelana | 45° | |||
| Gelendong | ||||
| hidung gelendong | A2-5 | A2-6 | A2-8 | |
| Cekam hidraulik | 6″ | 8″ | 10″ | |
| Bukaan dalaman gelendong | φ43mm | φ56mm | φ62mm | |
| Batang penarik lubang tembus | Φ45mm | Φ51mm | Φ71mm | |
| Kelajuan maksimum gelendong | 4000r/min | 3500 r/min | 3500 r/min | |
| Kuasa motor gelendong | 5.5KW | 7.5KW | 11KW | |
| Pemacu paksi | ||||
| Gerak laju paksi X/ Z | 20m/min | |||
| Kuasa motor servo paksi X/Z | 1.3KW | |||
| Landasan pandu | JENIS | Penggelek | ||
| Paksi X | MSR35X560 | |||
| Paksi Z | MSR35X920 (MSR35X 1048) | |||
| Skru plumbum | Paksi X | R32X632 | ||
| Paksi Z | R32X798 (R40X 1048) | |||
| Kedudukan berulang | Paksi X | ±0.0025mm | ||
| Paksi Z | ±0.0025mm | |||
| Turet alat servo Sauter Jerman (turet alat hidraulik Lio shing Taiwan adalah pilihan ) | ||||
| Alat | 20X20mm(pilihan 160Atype, 8T: 25X25mm) | |||
| Diameter batang alat pelorek | Standard: φ25, pilihan φ32 | |||
| Kepala lepas | ||||
| tailstock quill taper | MT5 | |||
| lejang senter ekor | 300mm (500mm) | |||
| Lain-lain | ||||
| Dimensi mesin (panjang * lebar * tinggi) | 2150mmX1380mmX1890mm (2660mmX1460mmX1890mm) | |||
| Jumlah kuasa | 8.5KW | 11.5KW | 15.0KW | |
| Berat mesin | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
