Pusat Pemusingan Katil Condong CNC,Pusat Pemusingan-Pengilangan CNC

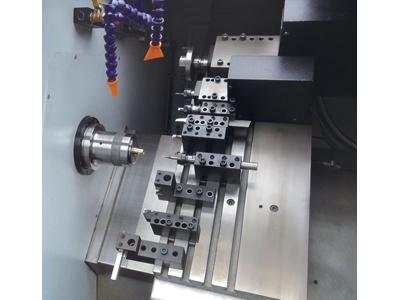

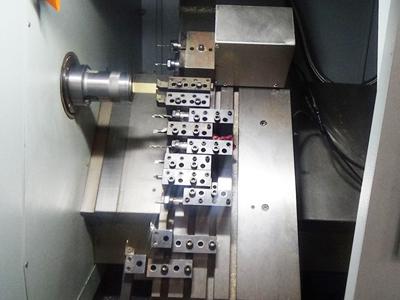

Mesin larik CNC menggunakan struktur mesin katil condong 45 darjah, menjadikannya tahan lasak dan stabil dengan ketara semasa proses pemesinan berat. Mesin ini menampilkan tork tinggi dan ketegaran tinggi untuk meningkatkan produktiviti. Kami juga menambah turet alat untuk penambahan lebih banyak alat, sekali gus mengurangkan kebimbangan pelanggan tentang tidak dapat menampung alat yang mencukupi untuk pemesinan komponen kompleks, sambil juga meningkatkan kecekapan pengeluaran.
| PERKARA | GX36 | GX46 | GX52 | GX72 | |
| Lejang | |||||
| Diameter pemusingan maksimum | φ500mm | ||||
| Diameter pemusingan maksimum (pemesinan) | φ480mm | ||||
| Perjalanan paksi X | 600mm | ||||
| Perjalanan paksi Z | 350mm | ||||
| Kecondongan sadel | 45° | ||||
| Gelendong | |||||
| Ketinggian dari gelendong ke pusat pemegang alat | 50mm | ||||
| Hidung gelendong | A2-4 | A2-5 | A2-6 | A2-8 | |
| Cekam hidraulik | 5″ | 6″ | 8″ | 10″ | |
| Diameter lubang gelendong | φ43mm | φ56mm | φ62mm | Φ86mm | |
| Batang tarik lubang tembus | φ35mm | φ45mm | Φ51mm | Φ71mm | |
| Kelajuan gelendong maksimum | 4000r/min (pilihan Yaskawa 3600r/min) | 4000r/min (pilihan Yaskawa 3600r/min) | 3500 r/min | 3000 r/min | |
| Kuasa motor gelendong | 3.7KW (pilihan Yaskawa 4.4 KW) | 5.5KW (pilihan Yaskawa 4.4 KW/5.5 KW) | 7.5KW | 11KW | |
| Fungsi paksi C | S/C: (resolusi 0.01°) | ||||
| Pemacu paksi | |||||
| Pergerakan pantas paksi X/ Z | 20m/min | ||||
| Kuasa motor servo paksi X/Z | 1.3Kw/1.8Kw (pilihan) | ||||
| Landasan panduan | JENIS | Penggelek | |||
| Paksi-X | MSR35X1000 | ||||
| Paksi-Z | MSR35X840 | ||||
| Skru plumbum | Paksi-X | R32X1054 | |||
| Paksi-Z | R32X831 | ||||
| Kedudukan berulang | Paksi-X | ±0.0025mm | |||
| Paksi-Z | ±0.0025mm | ||||
| Lain-lain | |||||
| Dimensi mesin (panjang *lebar * tinggi) | 2350mmX1650mmX2000mm | ||||
| Jumlah kuasa | 8.0KW | 9.5KW | 11.5KW | 15.0KW | |
| Berat mesin | 4.1T | 4.2T | 4.3T | 4.5T | |
