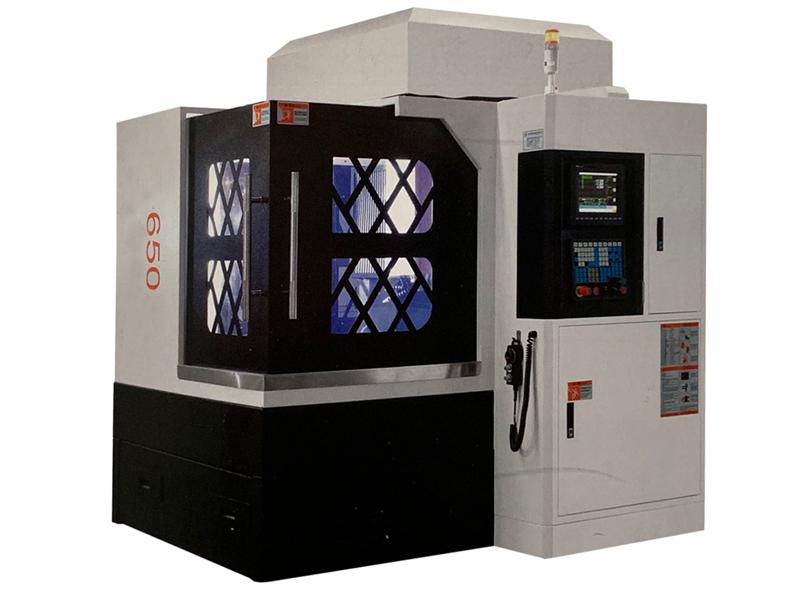

De CNC-graveer- en freesmachine beschikt over lineaire X/Y/Z-assen met een standaard snelle verplaatsing tot 12 m/min. Het zeer stijve machineframe behoudt de bewerkingsstabiliteit tijdens hoge rotatiesnelheid. Deze werktafel kan tijdens gebruik tot 500 kg aan werkstukken tegelijk dragen.
Parameters van CNC-graveer- en freesmachine
Model
EMC-650
Slag
X-as slag (mm)
Y-as slag (mm)
Z-as slag (mm)
500/600/230
Afstand van spindelneus tot tafelcentrum (mm)
120-370
Werktafel
Werktafeloppervlak (mm)
650x520
Maximale tafelbelasting (kg)
500
T-gleuf aantal/afmeting (mm)
5-14
Spindel
Spindeltoerental (rpm)
18000/24000/30000
Spindelconus
ER25/ER32/BT30
Spindelmotorvermogen (kW)
4.5/5.5
Voeding
Driassige snelle verplaatsing (mm/min)
18000
Driassige snijvoeding (mm/min)
1-6000
Overige
Positioneringsnauwkeurigheid (mm)
±0.005/300
Herhaalnauwkeurigheid (mm)
±0.003/300
Machinegewicht (kg)
2800
Machineafmeting (mm)
1850x2050x2400
Onderdelen van de CNC-freesmachine
Besturingssysteem en motor
Direct aangedreven motorspindel
Gereedschapsmagazijn van het draaitafeltype, geschikt voor 12 gereedschappen
De lineaire geleiding loopt stabiel met een hoge bewerkingsnauwkeurigheid
Besturingssysteem en motor
Direct aangedreven motorspindel
