CNC-tapcentrum
CNC-bewerkingscentrum (precisiebewerking)

Een CNC-bewerkingscentrum kan boren, tappen en frezen uitvoeren. Het kenmerk is dat het tappen van gaten met kleine diameter mogelijk is. Dit CNC-bewerkingscentrum heeft een maximaal spindeltoerental van 24000rpm, waarmee wordt voldaan aan de bewerkingsvereisten van allerlei soorten precisieonderdelen. Het is echter niet geschikt voor het bewerken van staalmaterialen. En als u dergelijke wensen heeft, kunnen wij u andere CNC-bewerkingscentra aanbevelen.

CNC-bewerkingscentrum geproduceerd door BOS CNC

    2. CNC-tapcentrum, serie T-5 X-asverplaatsing: 500mm
      Y-asverplaatsing: 400mm
      Z-asverplaatsing: 300mm
      Positioneringsnauwkeurigheid: ±0.005/300mm
      Maximaal gewicht op tafel: 300kg
      Spindeltoerental: directe aandrijving, 12000rpm
    2. CNC-tapcentrum, serie T-6 XX-asverplaatsing：600mm
      Y-asverplaatsing:400mm
      Z-asverplaatsing:300mm
      Positioneringsnauwkeurigheid:±0.005/300mm
      Maximaal gewicht op tafel:350kg
      Spindeltoerental: directe aandrijving, 15000/20000rpm
    2. CNC-tapcentrum, serie T-8 X-asverplaatsing:1050mm
      Y-asverplaatsing:500mm
      Z-asverplaatsing:320mm
      Positioneringsnauwkeurigheid:0.008mm
      Maximaal gewicht op tafel:300kg
      Spindeltoerental: 50-20000(24000)rpm

Voorbeelden bewerkt door CNC-bewerkingscentrum

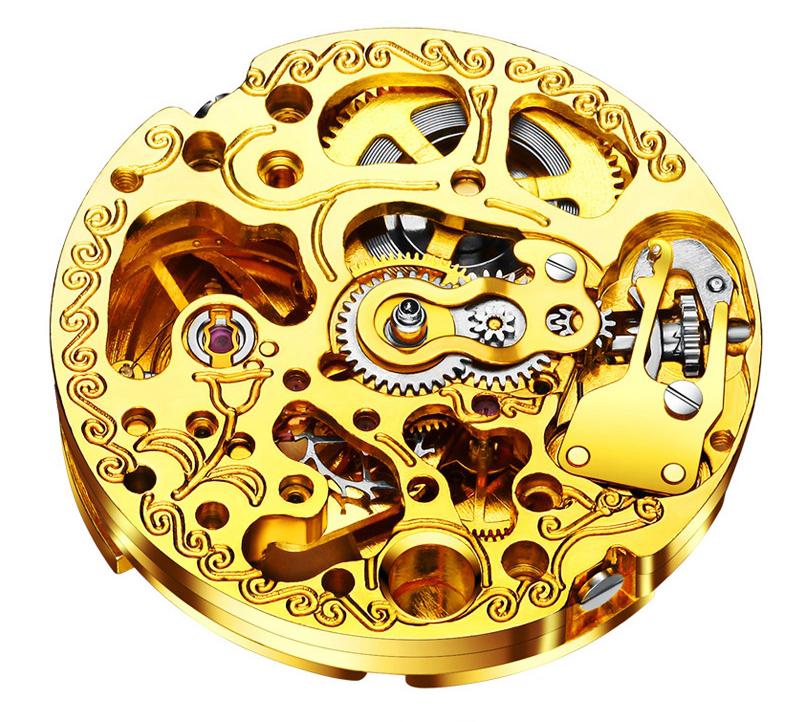

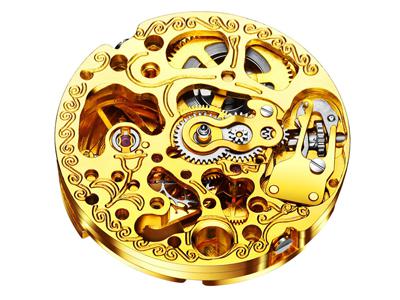

  • Klokwerkstuk bewerkt door CNC-machine
  • Technisch kunststof werkstuk bewerkt door CNC-bewerkingscentrum
Voordelen van CNC-bewerkingscentrum
  • De drie assen van dit CNC-bewerkingscentrum maken gebruik van lineaire geleidingen met een voedingssnelheid van 48 m/min. De bewerkingssnelheid is hoog en de bewerkingstijd wordt bespaard.
  • Vanwege de grote overspanning wordt de basis ondersteund door zes steunpunten om de stabiliteit van de hele machine tijdens de bewerking te waarborgen.
  • De spil wordt direct aangedreven door een AC-servomotor om de spil een lage traagheid en goede stabiliteit te geven.
  • De gereedschapopslag wisselt gereedschappen snel en nauwkeurig, waardoor bewerkingstijd wordt bespaard.
  • Het symmetrische structuurontwerp van de spil helpt temperatuurverschillen en thermische vervorming te verminderen.
  • Bij het wisselen van gereedschap heeft de spil een gereedschapvrijgave-ontwerp om directe belasting te voorkomen en de levensduur te verlengen.
  • De spil maakt gebruik van een groot asdiameter-ontwerp van 100 nm, wat de snijstijfheid kan versterken.
  • Het besturingssysteem is uitgerust met een synchrone gereedschapswisselaar voor een snelle en stabiele gereedschapswisselfunctie.

Wat deze onderdelen betreft, kan het besturingssysteem worden gewijzigd volgens de vereisten van de klant. En onze gereedschapopslag kan veel meer gereedschappen bevatten. Voor gedetailleerde informatie klikt u op de overeenkomstige accessoires .
