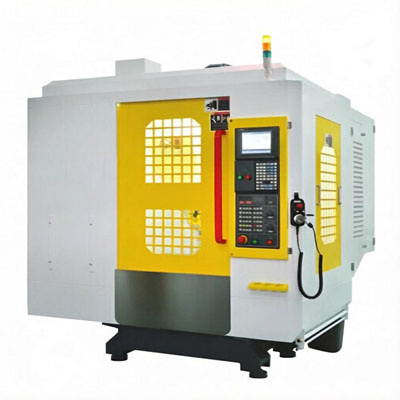

Het T-5 CNC-bewerkingscentrum kan snel de functies van tappen, boren en frezen realiseren. Het heeft een werktafeloppervlak van 600*400 mm en de machineafmeting is 1700*2100*2350 mm. De spindelsnelheid is 12.000 tpm en het gereedschapmagazijn is verkrijgbaar in uitvoeringen met 16 en 21 gereedschappen.
Technische specificaties
Model
T-5
Slag
X-as verplaatsing (mm)
500
Y-as verplaatsing (mm)
400
Z-as verplaatsing (mm)
300
Afstand van spindelneus tot tafelcentrum (mm)
120-420
Werktafel
Werktafeloppervlak (mm)
600x400
Maximaal gewicht op de tafel (kg)
300
T-gleuf (breedte – aantal gleuven x steek) (mm)
3-14x125
Voeding
Voedingssnelheid (m/min)
48/48/48 (OP60/60/60)
Snijvoeding (mm/min)
1-15000
Spindel
Spindelaandrijvingsmodus
Riemtype
Spindeltaps
BT30
Spindelvermogen (KW)
5.5
Overig
Motorvermogen van de drie assen (KW)
1.5/1.5/3
Positioneringsnauwkeurigheid (mm)
±0.005/300
Herhaalnauwkeurigheid (mm)
±0.003
Gereedschapsopslag (stuks)
16/21 gereedschappen
Machinegewicht (kg)
3000
Machineafmeting (mm)
1700x2100x2350
Onderdelenweergave van CNC-bewerkingscentrum
Mechanische spindel met directe aandrijving
Schijfgereedschapsmagazijn, geschikt voor 16 gereedschappen
Besturingssysteem en motor
De lineaire geleiding loopt stabiel, met hoge bewerkingsnauwkeurigheid.
Schijfgereedschapsmagazijn, geschikt voor 16 gereedschappen
Besturingssysteem en motor
