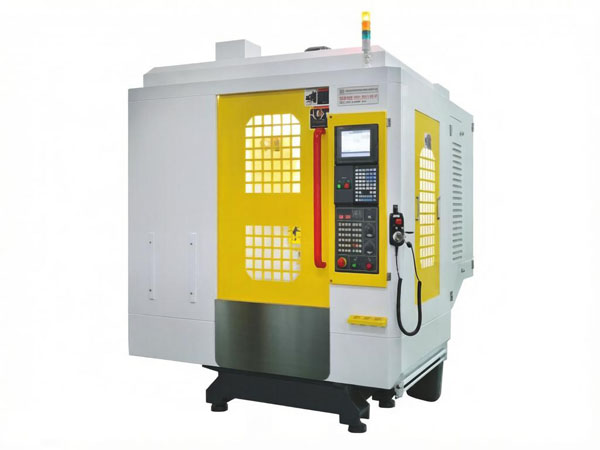

T6 CNC-tapcentra hebben een klein ruimtebeslag, een ultracompacte structuur en een hoge snelheid variërend van 12,000 tot 20,000 RPM. De BT30-spil maakt star tappen tot 6,000 RPM mogelijk. De werktafel van dit bewerkingscentrum kan in één keer werkstukken tot 350kg laden. Met een positioneringsnauwkeurigheid van ±0.005/300mm worden de bewerkingshandelingen met hoge precisie uitgevoerd.
Technische specificaties
Model
T-6
Slag
X-as verplaatsing (mm)
600
Y-as verplaatsing (mm)
400
Z-as verplaatsing (mm)
300
Afstand van spindelneus tot tafelcentrum (mm)
120-500
Werktafel
Werktafeloppervlak (mm)
700×420
Maximaal gewicht op tafel (kg)
350
T-groef (breedte – aantal groeven x afstand) (mm)
5-18×80
Voeding
Drieassige snelle verplaatsing (m/min)
48/48/48(OP60/60/60)
Snijvoeding (mm/min)
1-15000
Spindel
Standaard spindeltoerental (r.p.m)
Riemtype 15000/20000
Spindelconus
BT30
Spindelvermogen (KW)
5.5
Overige
Drieassig motorvermogen (KW)
1.5/1.5/3
Positioneringsnauwkeurigheid (mm)
±0.005/300
Herhalingsnauwkeurigheid (mm)
±0.003
Gereedschapsopslag (stuks)
16/21 gereedschappen
Machinegewicht (kg)
3300
Machineafmetingen (mm)
2200×1850×2450
Onderdelenweergave van CNC-bewerkingscentrum
Mechanische spindel met directe aandrijving

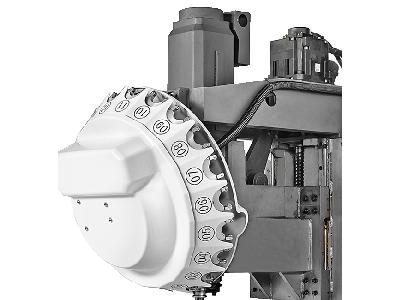

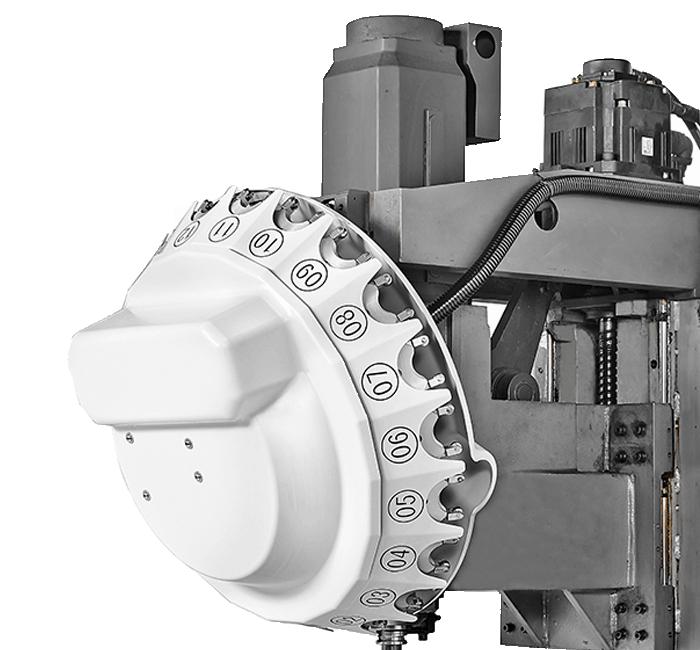

Schijfgereedschapmagazijn, geschikt voor 16 gereedschappen
Besturingssysteem en motor
Lineaire geleiding loopt stabiel, met hoge bewerkingsnauwkeurigheid.
Schijfgereedschapmagazijn, geschikt voor 16 gereedschappen
Besturingssysteem en motor
