CNC-portaalbewerkingscentrum, serie LM-2013
Dubbelkoloms bewerkingscentrum
De LM-2013 CNC-portaalfreesmachine heeft een portaalbredte van 1400 mm en een werktafel van 2000×1000 mm, waardoor deze ideaal is voor het in één keer laden van maar liefst 3.000 kg te bewerken materialen. Het is een zware bewerkingsmachine, speciaal ontworpen om grote componenten te bewerken voor vliegtuigen, auto's, schepen en andere zware industrieën.
| Model | LM-2013 |
| Verplaatsingen | |
| X-as slag (mm) | 2000 |
| Y-as slag (mm) | 1400 |
| Z-as slag (mm) | 800 |
| Afstand van spindelneus tot tafelcentrum (mm) | 70-870 |
| Tafelbreedte (portaal) (mm) | 1400 |
|
Werktafel
|
|
| Werktafeloppervlak (mm) | 2000×1000 |
| Maximale tafelbelasting (kg) | 3000 |
| T-groef (breedte – aantal groeven x afstand) (mm) | 7-22×150 |
| Spindel | |
| Standaard spilsnelheid (tpm) | 6000 |
| Spindelconus | BT50φ190 |
| Spindelaandrijvingsmodus | Riemaandrijving |
| Spindelvermogen (KW) | 18.5 |
| Voeding | |
| Snijvoeding (mm/min) | 8000 |
| Snelverplaatsing (m/min) | 12/10/10 |
| Breedte lineaire geleiderail / aantal sporen (mm) | 2-45X2-45Y: Z doosgeleiding |
| Overige | |
| Motorvermogen voor de drie assen (KW) | 4.5/4.5/7.0 |
| Positioneringsnauwkeurigheid (mm) | 0.035/1000 |
| Herhaalnauwkeurigheid (mm) | 0.025 |
| Besturingssysteem | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Koelvloeistoftank (pomp) (HP) | 0.48 |
| Vermogensbehoefte (KVA) | 35 |
| Luchtdruk (bar) | 6.5 |
| Machinegewicht (t) | 18 |
| Machineafmeting (mm) | 5870×2630×3720 |
-
Besturingssysteem en motor
-
-

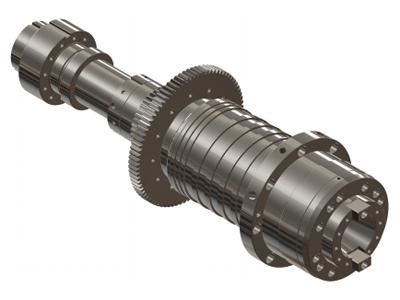

Mechanische spil, tandwielaandrijving
-
