Centru de prelucrare CNC tip portal, Seria LM-3025

Centru de prelucrare cu dublă coloană

Arborele principal al mașinii de frezat CNC LM-3025 utilizează o transmisie cu curea și are o viteză de 6000 rpm. Cu o precizie de poziționare de 0,035/1000 mm, produsele prelucrate sunt cunoscute pentru precizia și viteza lor ridicate. Această mașină de frezat este folosită cel mai adesea pentru prelucrarea componentelor de mari dimensiuni cu forme complicate, cum ar fi grinzile și cadrele de avion, precum și piese de mașini grele.

Parametri
Model LM-3025
Cursuri
Cursă pe axa X (mm) 3000
Cursă pe axa Y (mm) 2700
Cursă pe axa Z (mm) 1000
Distanța de la nasul arborelui principal până la centrul mesei (mm) 200-1200
Lățimea mesei (portic) (mm) 2500
Masă de lucru
Suprafața mesei de lucru (mm) 3000×2100
Greutatea maximă pe masă (kg) 8000
Canal T (lățime – număr de canale x pas) (mm) 9-28×220
Arbore principal
Viteza standard a arborelui principal (rpm) 6000
Conicitatea arborelui principal BT50φ190
Mod de acționare a axului Transmisie prin curea
Puterea axului (KW) 22
Avans
Avans de tăiere （mm/min） 8000
Avans rapid (m/min) 12/12/10
Lățimea ghidajului liniar / numărul de șine (mm) 2-55X2-55Y:Z ghidaj tip cutie
Altele
Putere motor pe trei axe (KW) 7.0/7.0/7.0
Precizia de poziționare (mm) 0.035/1000
Repetabilitatea (mm) 0.025
Sistem de control MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Rezervor lichid de răcire (Pompă) (HP) 0.48
Necesar de putere (KVA) 45
Presiune aer (bar) 6.5
Greutatea mașinii (t) 30
Dimensiuni mașină (mm) 12860×4320×4600
Componentele mașinii de frezat cu portic
  • Sistem de control și motor

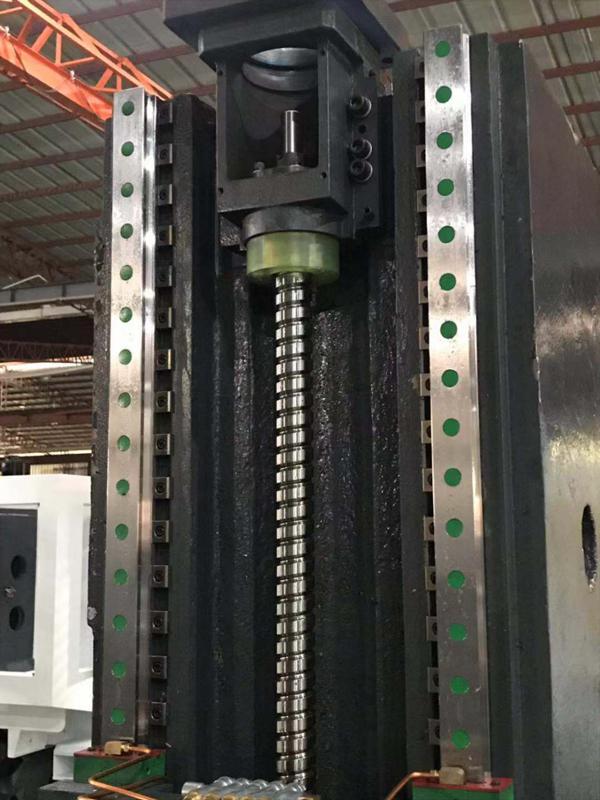

  • Ghidaj tip cutie

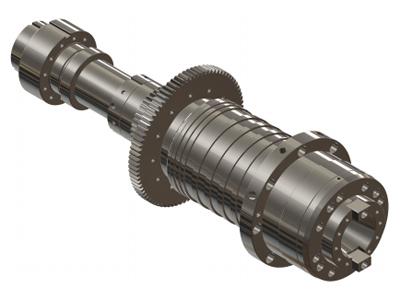

  • Arbore principal mecanic, transmisie cu angrenaje

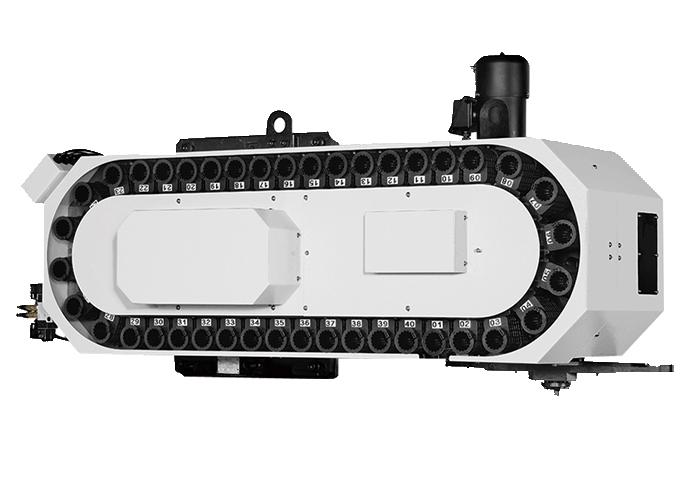

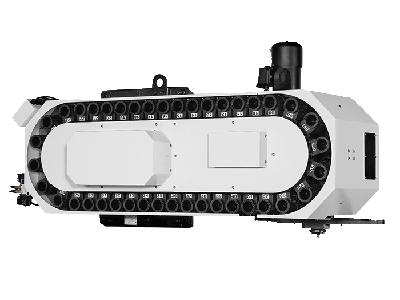

  • Magazin de scule de tip lanț
