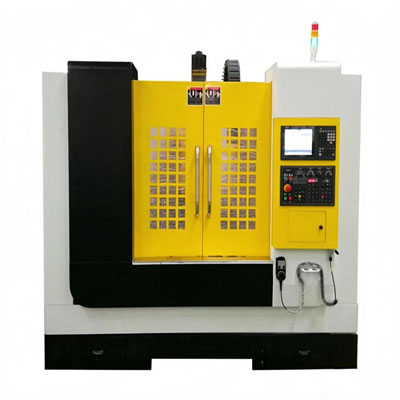

Das Vertikalbearbeitungszentrum, VMC-Zentrum, Typ 1890 ist für die Schruppbearbeitung verschiedener Produkte und den Formenbau bestimmt. Die Hauptbearbeitungsoperation ist das Zerspanen. Dieses Bearbeitungszentrum hat eine Spindeldrehzahl von 6000 U/min und eine Positioniergenauigkeit von ±0,005/300 mm. Die Verwendung dieses Vertikalbearbeitungszentrums erfordert nur eine Leistung von 30 KVA.
Parameter
Modell
VMC-1890
Hub
X-Achsen-Hub (mm)
1800
Y-Achsen-Hub (mm)
900
Z-Achsen-Hub (mm)
800
Abstand von der Spindelnase zur Tischmitte (mm)
210-1010
Abstand von der Spindelnase zur Tischmitte (mm)
970
Arbeitstisch
Tischfläche (mm)
1970×1000
Maximale Tischbelastung (kg)
2000
T-NUT (BREITE – ANZAHL DER NUTEN X ABSTAND) (mm)
18-7×120
Spindel
Standard-Spindeldrehzahl (U/min)
6000
Spindelleistung (KW)
29.5 (22)
Spindelkegel
BT50φ190 (Riemenantrieb)
Vorschub
X-, Y-Achse Eilgang (mm/min)
15000
Z-Achse Eilgang (mm/min)
13000
Dreiachsiger Arbeitsvorschub (mm/min)
1-7000
Sonstiges
Motorleistung der drei Achsen (KW)
4.5/7.0/4.5
Positioniergenauigkeit (mm)
±0.005/300
Wiederholgenauigkeit (mm)
±0.003/300
Steuerungssystem
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Kühlmitteltank (Pumpe) (HP)
1/2
Leistungsbedarf (KVA)
30
Luftdruck (bar)
6-7
Maschinengewicht (kg)
16400
Maschinenabmessungen (mm)
5100×3400×3200
Komponentenanzeige von Vertikalbearbeitungszentren (3-Achsen-Kastenführungen)
Drehtellertyp-Werkzeugmagazin, das 24 Werkzeuge aufnimmt.
Mechanische Spindel, Direktantrieb
Steuerungssystem und Motor
