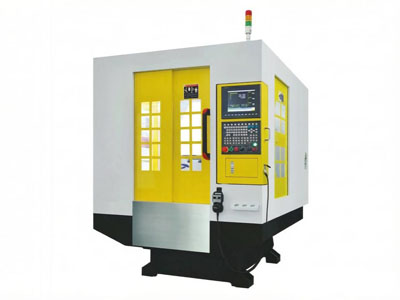

5-Achs-CNC-Bohr- und Fräsmaschine, MS-640 CNC-Maschine
Die 5-Achs-CNC-Bohr- und Fräsmaschine ist ein CNC-Bearbeitungsgerät mit 5 Bearbeitungsköpfen. Ihre Verfahrwege der X-, Y- und Z-Achse betragen jeweils 600nm, 400nm und 300nm, bei einer Positioniergenauigkeit von ±0.005/300mm. Dadurch eignet sie sich für die Serienbearbeitung von Eisenwaren, Uhrengehäusen, Dekorationen, Steinfassungen und mehr.
Parameter der 5-Achs-CNC-Bohr- und Fräsmaschine, Typ MS-640
Modell
MS-640
Verfahrweg
X-Achsen-Verfahrweg mm
600
Y-Achsen-Verfahrweg mm
400
Z-Achsen-Verfahrweg mm
300
Abstand Spindelnase zum Tisch mm
330
Arbeitstisch
Arbeitstischfläche mm
700x400
Maximale Belastung kg
200
Werkzeugaufnahme
ER20-ER25
Vorschub
Drei-Achsen-Eilgang m/min
15000-30000
Schnittvorschub mm/min
1-7000
Spindel
Spindeldrehzahl U/min
24000-48000
Spindelmotorleistung kw
1.5/2.2/3.0
Sonstiges
Positioniergenauigkeit mm
±0.005/300
Wiederholgenauigkeit mm
±0.005
Maschinengewicht kg
3200
Abmessungen mm
1650x2400x2500
5-Achs-CNC-Maschinenteile
Steuerungssystem und Motor
Motorspindel, Direktantrieb
Die Linearführung arbeitet stabil und bietet eine hohe Bearbeitungsgenauigkeit.
Steuerungssystem und Motor
Motorspindel, Direktantrieb
