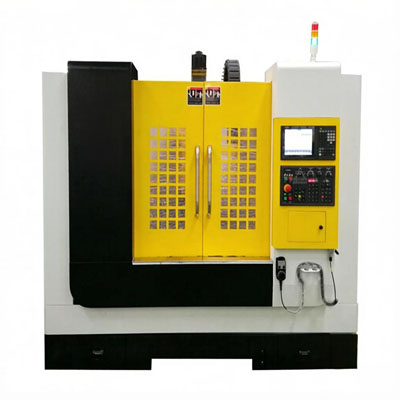

VMC-1690 立形マシニングセンター（ボックスウェイ）
3軸CNC立形マシニングセンター

この3軸CNC立形マシニングセンターのX軸、Y軸、Z軸の移動量はそれぞれ1600nm、900nm、680nmです。製品の加工中、その位置決め精度は±0.005/300mm、繰り返し精度は±0.003/300です。これにより、加工製品の高精度が保証されます。このマシニングセンターは、製品の粗加工および金型製造向けに設計されています。

仕様

型番	VMC-1690
X軸移動量（mm）
Y軸移動量（mm）	1600
Z軸移動量（mm）	900
スピンドルノーズからテーブル中心までの距離（mm）	680
テーブル	210-1010
テーブル	970
テーブル寸法（mm）
テーブル最大積載重量（kg）	1860×1000
Tスロット（幅－スロット数×ピッチ）（mm）	2000
主軸	18-7×120
主軸
標準主軸回転数 (r.p.m)	6000
主軸出力（KW）	25 (18.5)
主軸テーパー	BT50φ190（ベルト駆動）
送り
X、Y軸早送り（mm/min）	15000
Z軸早送り（mm/min）	13000
3軸切削送り（mm/min）	1-7000
その他
三軸モーター出力 (KW)	4.5/4.5/4.5
位置決め精度 (mm)	±0.005/300
繰り返し位置決め精度 (mm)	±0.003/300
制御システム	三菱：M80A/M80B、FANUC：Oi-MF、SINUMERIK 828D
クーラントタンク（ポンプ）(HP)	1/2
必要電力 (KVA)	30
エア圧力 (bar)	6-7
機械重量 (kg)	14500
機械寸法 (mm)	5100×3400×3200

立形マシニングセンタ（3軸ボックスガイドウェイ）の構成部品表示

ターンテーブル式工具マガジン、24本収納。
メカニカルスピンドル、ダイレクトドライブ
制御システムとモーター
ボックスガイドウェイ
