CNC加工ガントリーミル | CNCフライス盤

CNCガントリーマシニングセンターシリーズ LM-5029

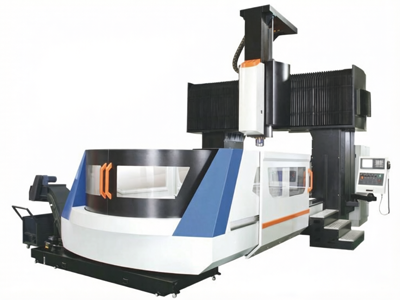

LM-5029 CNC加工ガントリーミルは、航空機の梁やフレーム、重機械部品など、大型で複雑な部品の加工に使用されます。このガントリーミルは、5000×2300mmのワークテーブル、最大積載重量18000kg、位置決め精度0.035/1000mmを特長としています。

仕様

型式	LM-5029
ストローク
X軸ストローク (mm)	5000
Y軸ストローク (mm)	3100
Z軸ストローク (mm)	1000
主軸端からテーブルセンターまでの距離 (mm)	200-1200
テーブル（ガントリー）幅 (mm)	2900
ワークテーブル
ワークテーブル面積 (mm)	5000×2300
テーブル最大積載重量 (kg)	18000
Tスロット（幅 – 本数×ピッチ）(mm)	11-28×200
主軸
標準主軸回転数 (rpm)	6000
主軸テーパ	BT5Oφ19O
主軸駆動方式	ベルト駆動
主軸出力 (KW)	22
送り
切削送り (mm/min)	8000
早送り (m/min)	10/10/10
リニアガイドレール幅 / レール本数 (mm)	3-55X2-55Y:Z ボックスガイドウェイ
その他
3軸モーター出力 (KW)	7.0/7.0/7.0
位置決め精度 (mm)	0.035/1000
繰り返し精度 (mm)	0.025
制御システム	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
クーラントタンク（ポンプ）(HP)	0.48
必要電力 (KVA)	45
エア圧力 (bar)	6.5
機械重量 (t)	61
機械寸法 (mm)	12860×4320×4600
