3軸ガントリーフライス盤 | CNCフライス盤

CNCガントリーマシニングセンターシリーズ LM-4227

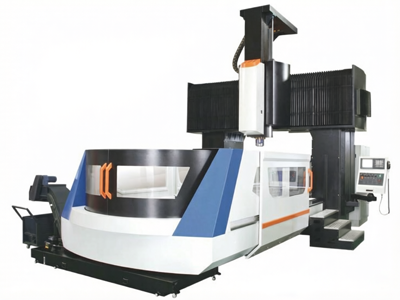

LM-4227 3軸ブリッジガントリーフライス盤は、ガントリー幅2700mm、ワークテーブルサイズ4200×2100mm、最大積載重量14,000kgを特長としています。このガントリーフライス盤は、航空機の梁やフレーム、重機械部品など、大型で複雑な部品の加工に使用されます。

仕様

型式	LM-4227
ストローク
X軸ストローク (mm)	4200
Y軸ストローク (mm)	2800
Z軸ストローク (mm)	1000
主軸端からテーブルセンターまでの距離 (mm)	200-1200
テーブル（ガントリー）幅 (mm)	2700
ワークテーブル
ワークテーブル面積 (mm)	4200×2100
テーブル最大積載重量 (kg)	14000
Tスロット（幅 – 本数×ピッチ）(mm)	9-28×220
主軸
標準主軸回転数 (rpm)	6000
主軸テーパ	BT50φ190
主軸駆動方式	ダイレクトドライブ
主軸出力 (KW)	22
送り
切削送り (mm/min)	8000
早送り (m/min)	12/12/12
リニアガイドレール幅 / レール本数 (mm)	3-63X2-63Y:4-45Z
その他
3軸モーター出力 (KW)	7.0/7.0/7.0
位置決め精度 (mm)	0.035/1000
繰り返し精度 (mm)	0.025
制御システム	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
クーラントタンク（ポンプ）(HP)	0.48
必要電力 (KVA)	45
エア圧力 (bar)	6.5
機械重量 (t)	50
機械寸法 (mm)	10260×4950×4800
