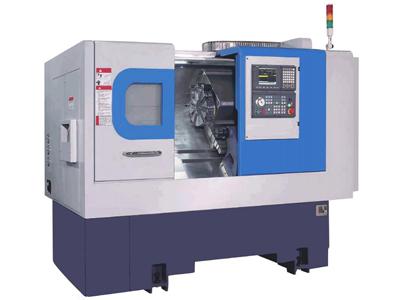

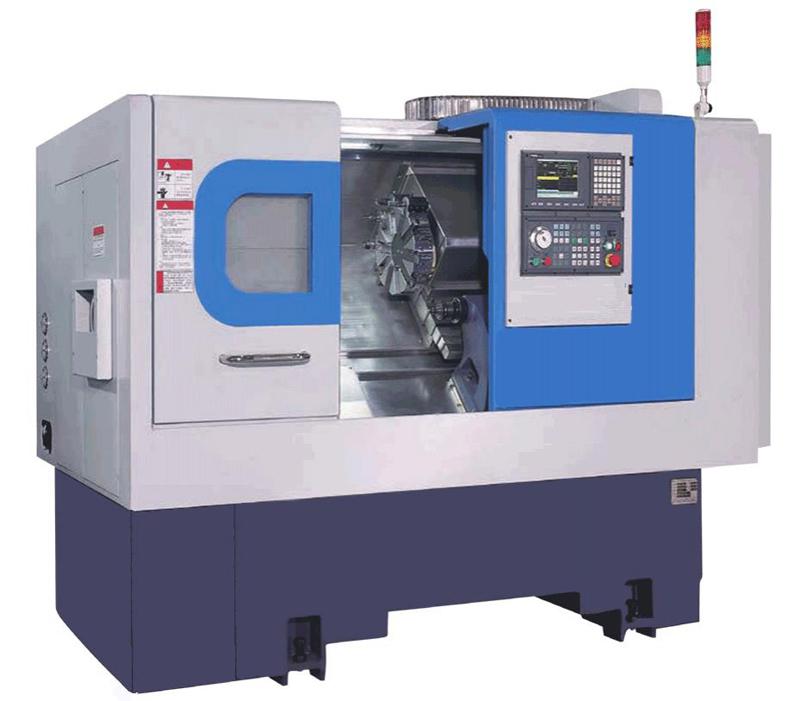

CNC旋盤

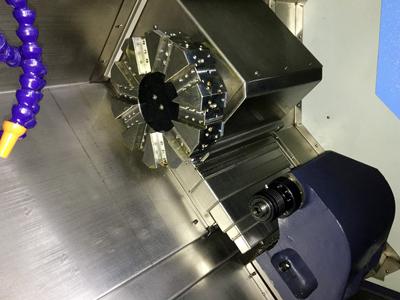

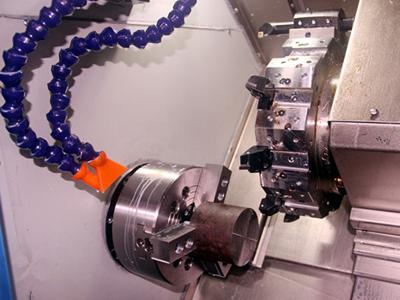

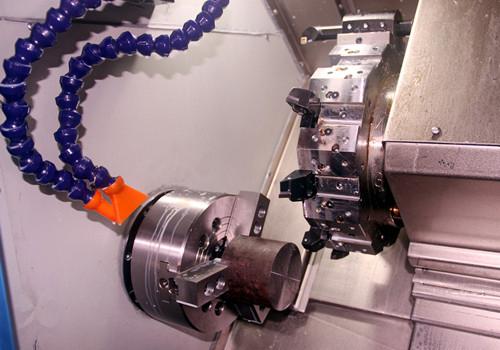

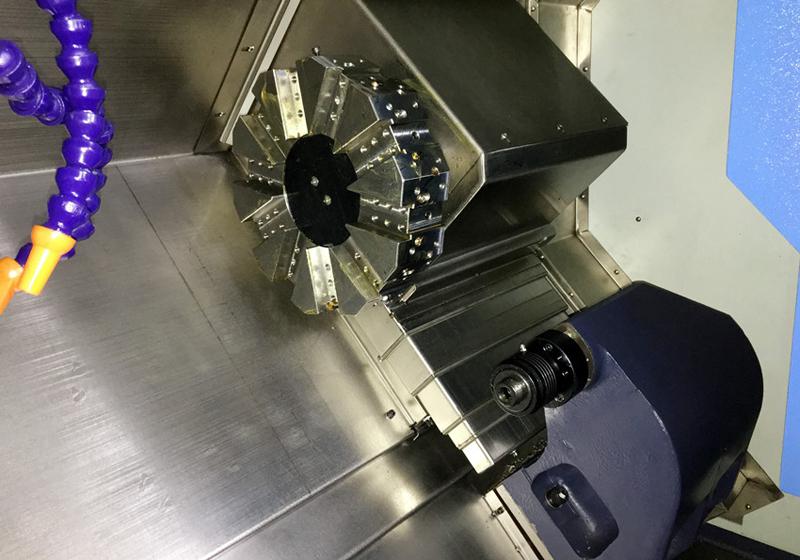

このCNCタレット旋盤には、ドイツのザウター製サーボ工具タレットが装備されています。ユーザーは一度に12本の工具を装着でき、多種多様な製品の加工が可能です。このCNCタレット旋盤を選択する場合、台湾のリオシン製油圧工具タレット（8〜10本の工具を収納可能）も選択でき、さまざまな加工要件に対応できます。Z軸ストロークは300mmと500mmから選択可能です。X軸・Z軸とも繰り返し位置決め精度は±0.0025mmで、X/Z軸の早送り速度は20m/minに達します。そのため、高硬度材料の高速加工に適しています。
| 項目 | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| ストローク | ||||
| 最大旋削径 | φ380mm | |||
| 最大旋削径（加工） | φ320mm | |||
| X軸移動量（mm） | 210mm | |||
| Z軸移動量（mm） | 350mm (540mm) | |||
| サドル傾斜 | 45° | |||
| 主軸 | ||||
| スピンドルノーズ | A2-5 | A2-6 | A2-8 | |
| 油圧チャック | 6″ | 8″ | 10″ | |
| スピンドル内径 | φ43mm | φ56mm | φ62mm | |
| 貫通穴ドローバー | Φ45mm | Φ51mm | Φ71mm | |
| 主軸最大回転数 | 4000r/min | 3500 r/min | 3500 r/min | |
| 主軸モーター出力 | 5.5KW | 7.5KW | 11KW | |
| 軸駆動 | ||||
| X/Z軸早送り速度 | 20m/min | |||
| X/Z軸サーボモーター出力 | 1.3KW | |||
| 案内面 | 種類 | ローラー | ||
| X軸 | MSR35X560 | |||
| Z軸 | MSR35X920 (MSR35X 1048) | |||
| 送りねじ | X軸 | R32X632 | ||
| Z軸 | R32X798 (R40X 1048) | |||
| 繰り返し位置決め精度 | X軸 | ±0.0025mm | ||
| Z軸 | ±0.0025mm | |||
| ドイツ ザウター製サーボ工具タレット（台湾 リオシン製油圧工具タレットはオプション） | ||||
| 工具 | 20X20mm（オプション: 160Aタイプ、8T: 25X25mm） | |||
| ボーリング工具シャンク径 | 標準: φ25、オプション: φ32 | |||

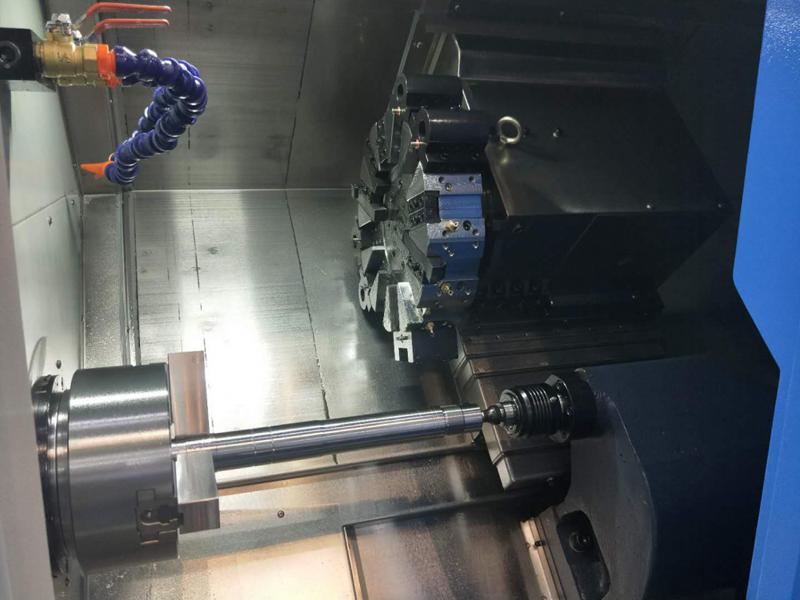

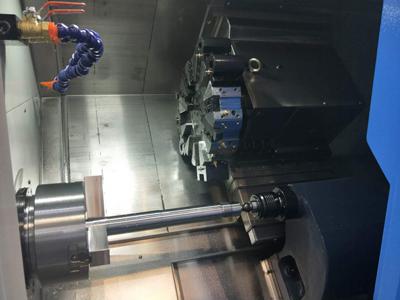

| 心押し台 | ||||
| 心押し台クイルテーパー | MT5 | |||
| 心押し台センターストローク | 300mm（500mm） | |||
| その他 | ||||
| 機械寸法（長さ×幅×高さ） | 2150mm×1380mm×1890mm（2660mm×1460mm×1890mm） | |||
| 総出力 | 8.5KW | 11.5KW | 15.0KW | |
| 機械重量 | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
