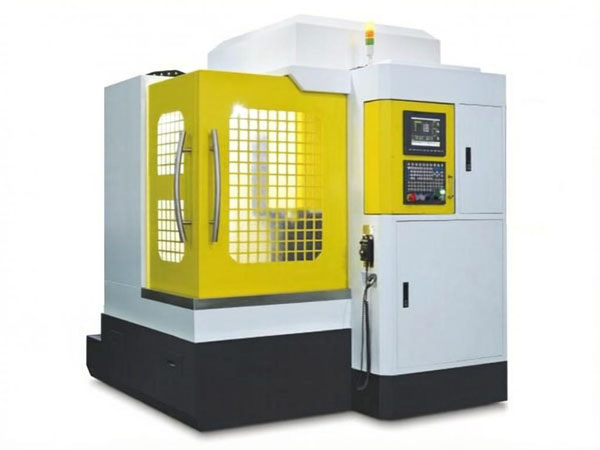

Mesin pengilangan CNC ini mempunyai hanya satu spindal dan dua kelajuan spindal pilihan iaitu 18000rpm dan 24000rpm untuk dipilih oleh pelanggan, dan digunakan untuk menjalankan proses penggerudian dan pengilangan. Meja kerja mampu memuatkan sehingga 900kg pada satu masa.
Parameter mesin pengilangan CNC
Model
EMC-650
Lejang
Perjalanan paksi-X (mm)
Perjalanan paksi-Y (mm)
Perjalanan paksi-Z (mm)
500/600/230
Jarak dari hidung gelendong ke pusat meja (mm)
120-370
Meja kerja
Luas meja kerja (mm)
650x520
Berat maksimum di atas meja (kg)
500
Slot T (lebar – bilangan slot x jarak) （mm）
5-14
Gelendong
Kelajuan gelendong standard （r.p.m）
18000/24000/30000
Tirus gelendong
ER25/ER32/BT30
Kuasa motor spindal (KW)
4.5/5.5
Suapan
Suapan pantas triaksial (mm/min)
18000
Triaxial cutting feed (mm/min)
1-6000
Lain-lain
Ketepatan kedudukan (mm)
±0.005/300
Kebolehulangan (mm)
±0.003/300
Berat mesin (kg)
2800
Dimensi mesin (mm)
1850x2050x2400
Bahagian-bahagian mesin pengilangan CNC
Sistem kawalan dan motor
Spindal motor pemacu langsung
Majalah alat jenis meja putar, mampu memuatkan 12 alat
Rel panduan linear berjalan dengan stabil serta ketepatan pemesinan yang tinggi
Sistem kawalan dan motor
Spindal motor pemacu langsung
