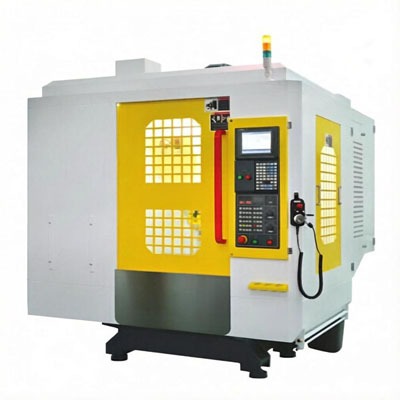

Centru de filetare CNC, Seria T-5
Centru de prelucrare CNC
Centrul de prelucrare CNC T-5 poate realiza rapid funcțiile de filetare, găurire și frezare. Are o suprafață a mesei de lucru de 600*400 mm, iar dimensiunea mașinii este de 1700*2100*2350 mm. Viteza axului este de 12000 r.p.m, iar magazia de scule este disponibilă în variante cu 16 și 21 de scule.
Specificații tehnice
Model
T-5
Cursă
Cursă pe axa X (mm)
500
Cursă pe axa Y (mm)
400
Cursă pe axa Z (mm)
300
Distanța de la nasul axului la centrul mesei (mm)
120-420
Masă de lucru
Suprafața mesei de lucru (mm)
600x400
Greutatea maximă pe masă (kg)
300
Canal T (lățime – număr de canale x pas) (mm)
3-14x125
Avans
Viteză de avans (m/min)
48/48/48 (OP60/60/60)
Avans de tăiere (mm/min)
1-15000
Ax
Mod de acționare a axului
Tip curea
Conicitatea axului
BT30
Puterea axului (KW)
5.5
Altele
Puterea motoarelor pe trei axe (KW)
1.5/1.5/3
Positioning accuracy (mm)
±0.005/300
Repeatability (mm)
±0.003
Tool storage (pcs)
16/21 tools
Machine weight (kg)
3000
Machine dimension (mm)
1700x2100x2350
Parts display of CNC machining center
Mechanical spindle with direct drive
Disc type tool magazine, capable of assembling 16 tools
Control system and motor
Linear guideway is running stably, of high machining precision.
Disc type tool magazine, capable of assembling 16 tools
Control system and motor
