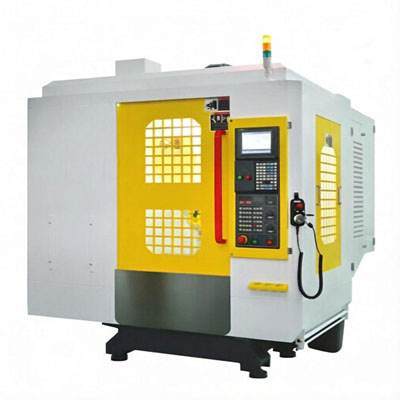

CNC-gängcentrum, serie T-5 CNC-bearbetningscentrum
T-5 CNC-bearbetningscentrum kan snabbt utföra funktioner som gängning, borrning och fräsning. Det har en arbetsbordsyta på 600*400 mm och maskinens dimension är 1700*2100*2350 mm. Spindelhastigheten är 12000 rpm och verktygsmagasinet finns i utföranden med 16 eller 21 verktyg.
Tekniska specifikationer
Modell
T-5
Slaglängd
X-axelns slaglängd (mm)
500
Y-axelns slaglängd (mm)
400
Z-axelns slaglängd (mm)
300
Avstånd från spindelns nos till bordets centrum (mm)
120-420
Arbetsbord
Arbetsbordsyta (mm)
600x400
Maxvikt på bordet (kg)
300
T-spår (bredd – antal spår x avstånd) (mm)
3-14x125
Matning
Matningshastighet (m/min)
48/48/48 (OP60/60/60)
Skärmatning (mm/min)
1-15000
Spindel
Spindeldrivning
Remdriven
Spindelkonus
BT30
Spindeleffekt (kW)
5.5
Övrigt
Motorstyrka för tre axlar (kW)
1.5/1.5/3
Positioneringsnoggrannhet (mm)
±0.005/300
Repeterbarhet (mm)
±0.003
Verktygsmagasin (st)
16/21 verktyg
Maskinvikt (kg)
3000
Maskinmått (mm)
1700x2100x2350
Bildvisning av CNC-bearbetningscentrum
Mekanisk spindel med direktdrift
Skivtyp verktygsmagasin, kan rymma 16 verktyg
Styrsystem och motor
Linjärstyrning går stabilt, hög bearbetningsprecision.
Skivtyp verktygsmagasin, kan rymma 16 verktyg
Styrsystem och motor
