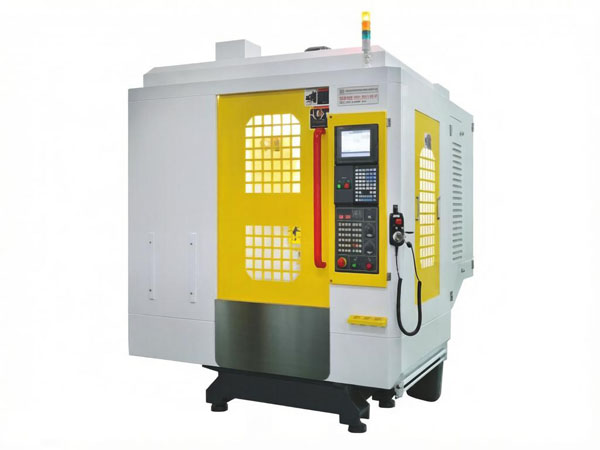

CNC-gängcentrum, serie T-6 CNC-bearbetningscentrum
T6 CNC-gängcentrum har en liten fotavtryck, ultrakompakt konstruktion och hög hastighet från 12 000 till 20 000 RPM. BT30-spindeln möjliggör styv gängning upp till 6 000 RPM. Arbetsbordet på detta bearbetningscentrum kan lasta upp till 350 kg bearbetningsmaterial vid ett tillfälle. Med en positioneringsnoggrannhet på ±0,005/300 mm utförs bearbetningsoperationer med hög precision.
Tekniska specifikationer
Modell
T-6
Slaglängd
X-axelns slaglängd (mm)
600
Y-axelns slaglängd (mm)
400
Z-axelns slaglängd (mm)
300
Avstånd från spindelns nos till bordets centrum (mm)
120-500
Arbetsbord
Arbetsbordsyta (mm)
700×420
Maxvikt på bordet (kg)
350
T-spår (bredd – antal spår x avstånd) (mm)
5-18×80
Matning
Matningshastighet för tre axlar (m/min)
48/48/48(OP60/60/60)
Skärmatning (mm/min)
1-15000
Spindel
Standard spindelhastighet (r.p.m)
Remdriven 15000/20000
Spindelkonus
BT30
Spindeleffekt (kW)
5.5
Övrigt
Motorstyrka för tre axlar (kW)
1.5/1.5/3
Positioneringsnoggrannhet (mm)
±0.005/300
Repeterbarhet (mm)
±0.003
Verktygsmagasin (st)
16/21 verktyg
Maskinvikt (kg)
3300
Maskinmått (mm)
2200×1850×2450
Bildvisning av CNC-bearbetningscentrum
Mekanisk spindel med direktdrift

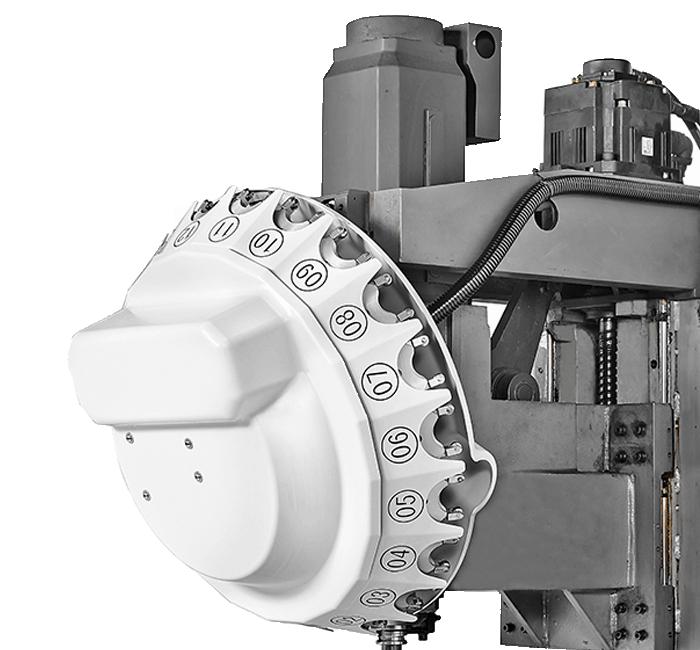

Skivtyp verktygsmagasin, kan rymma 16 verktyg
Styrsystem och motor
Linjärstyrning går stabilt, hög bearbetningsprecision.

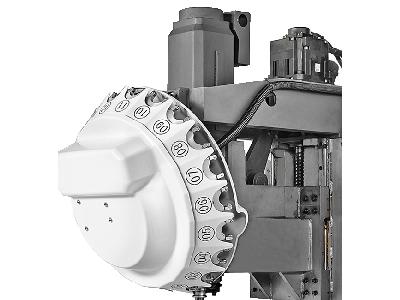

Skivtyp verktygsmagasin, kan rymma 16 verktyg
Styrsystem och motor
