Ağır Hizmet Dikey İşleme Merkezi (3 Kutu Kılavuz Yolu)
Ağır Hizmet Dikey İşleme Merkezi (3 Kutu Kılavuz Yolu) 3 Eksenli Dikey İşleme Merkezi
Dikey işleme merkezimiz (3 eksenli kutu kılavuz yolları), ürünlerin kaba işlenmesi ve kalıp imalatı için tasarlanmış olup kesmeye odaklanır. Kılavuz yolu ve tezgah entegre bir döküm parçasıdır. Kılavuz yolu, döküme dayalı olarak işlenir, böylece işleme merkezinde daha güçlü yük taşıma kapasitesi sağlanır.
BOS CNC tarafından üretilen dikey işleme merkezleri (3 eksenli kutu kılavuz yolları)
Ağır Hizmet Dikey İşleme Merkezi, Seri VMC-850X ekseni hareketi: 800mm
Y ekseni hareketi: 500mm
Z ekseni hareketi: 500mm
Konumlandırma doğruluğu: ±0.005/300mm
Tezgah üzerindeki maksimum ağırlık: 600kg
Ağır Hizmet Dikey İşleme Merkezi, Seri VMC-1060X ekseni hareketi: 1000mm
Y ekseni hareketi: 600mm
Z ekseni hareketi: 600mm
Konumlandırma doğruluğu: ±0.005/300mm
Tezgah üzerindeki maksimum ağırlık: 900kg
Ağır Hizmet Dikey İşleme Merkezi, Seri VMC-1270X ekseni hareketi: 1200mm
Y ekseni hareketi: 700mm
Z ekseni hareketi: 600mm
Konumlandırma doğruluğu: ±0.005/300mm
Tezgah üzerindeki maksimum ağırlık: 1000kg
Ağır Hizmet Dikey İşleme Merkezi, Seri VMC-1370X ekseni hareketi: 1300mm
Y ekseni hareketi: 700mm
Z ekseni hareketi: 650mm
Konumlandırma doğruluğu: ±0.005/300mm
Tezgah üzerindeki maksimum ağırlık: 1200kg
Ağır Hizmet Dikey İşleme Merkezi, Seri VMC-1580X ekseni hareketi: 1500mm
Y ekseni hareketi: 800mm
Z ekseni hareketi: 700mm
Konumlandırma doğruluğu: ±0.005/300mm
Tezgah üzerindeki maksimum ağırlık: 1500kg
Ağır Hizmet Dikey İşleme Merkezi, Seri VMC-1690X ekseni hareketi: 1600mm
Y ekseni hareketi: 900mm
Z ekseni hareketi: 680mm
Konumlandırma doğruluğu: ±0.005/300mm
Tezgah üzerindeki maksimum ağırlık: 2000kg
Ağır Hizmet Dikey İşleme Merkezi, Seri VMC-1890X ekseni hareketi: 1800mm
Y ekseni hareketi: 900mm
Z ekseni hareketi: 800mm
Konumlandırma doğruluğu: ±0.005/300mm
Tezgah üzerindeki maksimum ağırlık: 2000kg
Dikey işleme merkezimiz tarafından işlenmiş örnekler

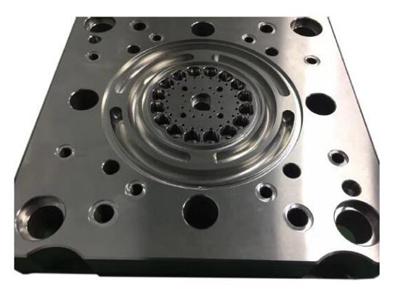

Dikey işleme merkezi ile büyük iş parçası

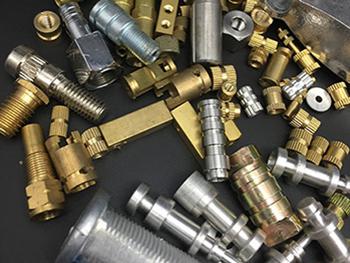

Dikey işleme merkezi ile donanım aksesuarları

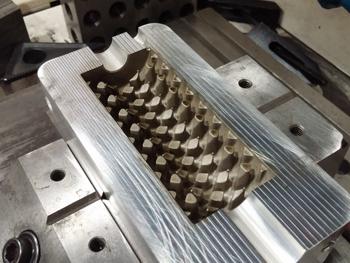

Dikey işleme merkezi ile kalıplar

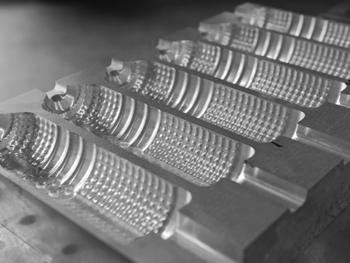

Dikey işleme merkezi ile kalıplar
Dikey işleme merkezlerinin özellikleri (3 eksenli kutu kılavuz yolları)
İş mili, kılavuz vida ve kılavuz yolu Tayvan, Japonya veya Almanya'dan olup stabil kalite sunar.
Her eksenin her iki ucundaki destekler 5 somun ile sabitlenir. Eksenin bir ucuna, termal genleşme doğruluğunu sağlamak için bir ön germe cihazı monte edilmiştir.
Motor ve iş mili, iletim boşluğunu azaltmak ve doğruluğu artırmak için kaplin ile bağlanır.
Bu bileşenler için kontrol sistemi müşteri ihtiyaçlarına göre değiştirilebilir. Takım depomuz daha fazla takımla donatılabilir. Ayrıntılı bilgi için lütfen bileşenlere tıklayın.
