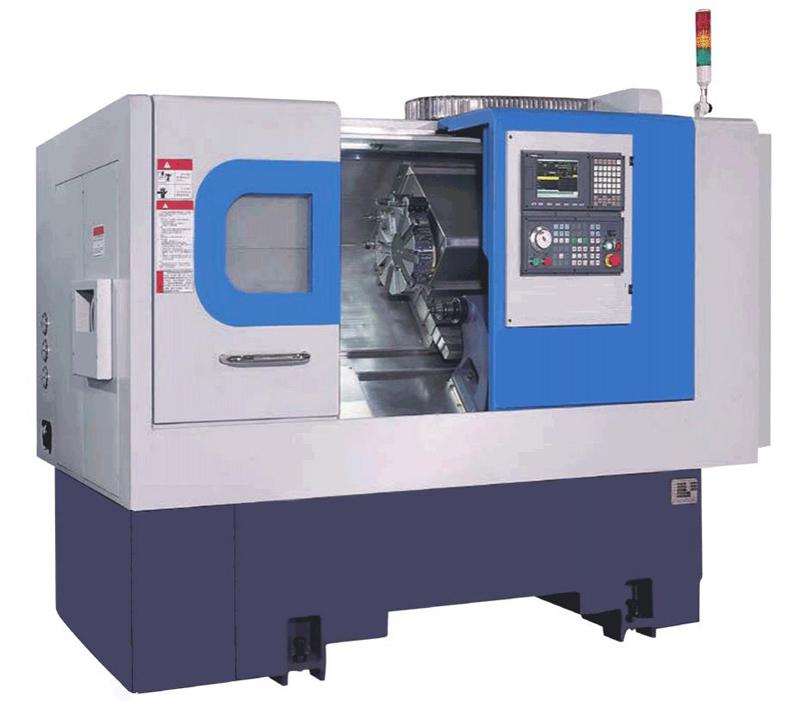

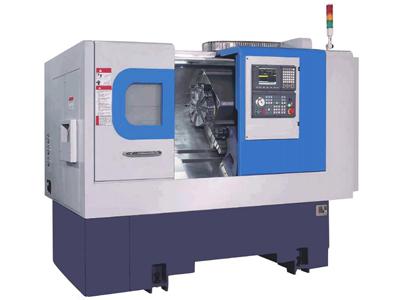

CNC Taretli Torna, Seri CT

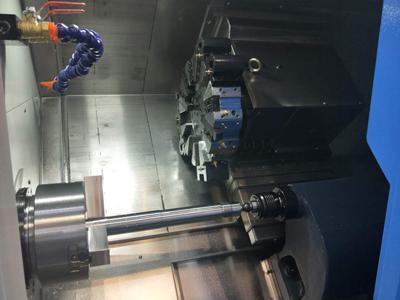

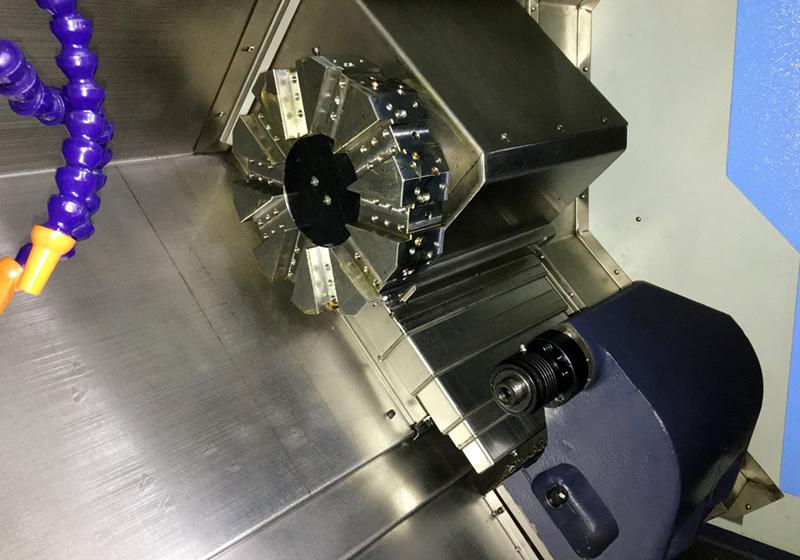

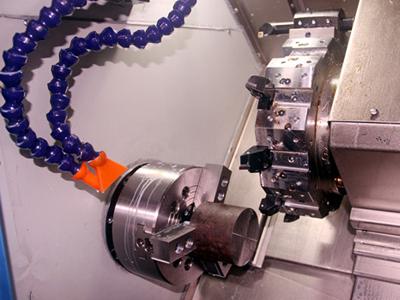

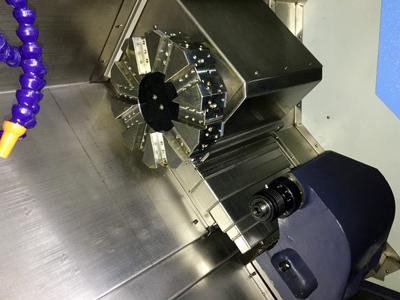

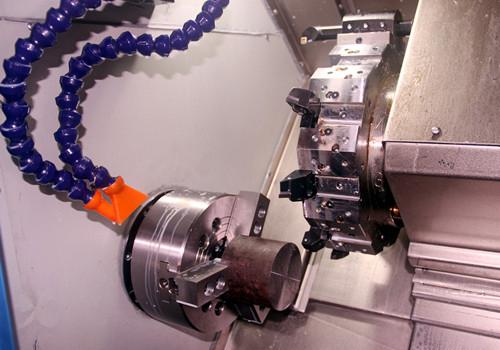

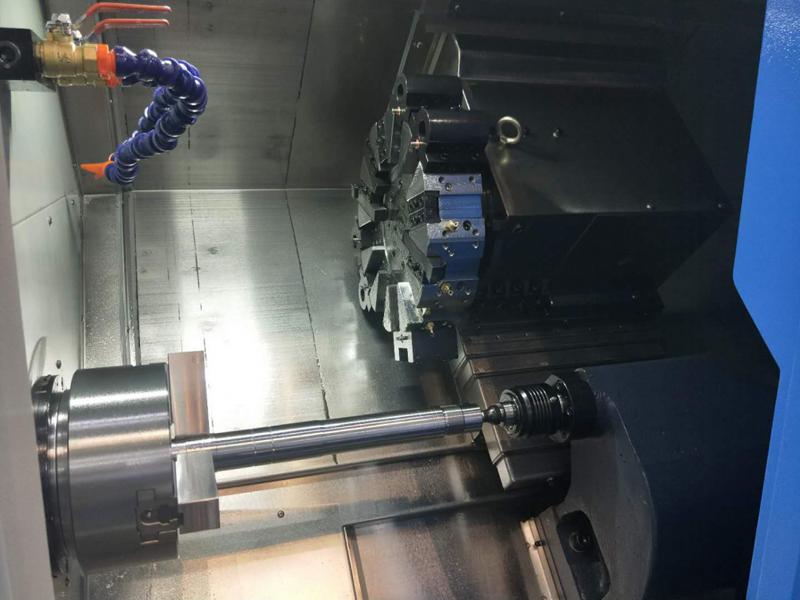

CNC torna makinesi, Alman Sauter servo takım tareti ile donatılmıştır. Kullanıcılar, çeşitli ürünlerin işlenmesi için aynı anda 12 takım monte edebilir. Bu CNC torna makinesini seçerken, kullanıcılar ayrıca çeşitli işleme gereksinimlerini karşılamak için 8 ila 10 takım kapasiteli bir Tayvan Lio Shing hidrolik takım taretini de seçebilirler. Z ekseni hareketi isteğe bağlı olarak 300nm ve 500nm ile sunulmaktadır. Hem X hem Z eksenleri ±0,0025mm tekrarlanır konumlandırma hassasiyetine sahiptir ve X/Z ekseni hızlı hareketi 20m/dk'ya ulaşır. Bu, yüksek sertlikteki malzemelerin hızlı işlenmesi için uygundur.
| Öğe | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| X ekseni stroku (mm) | ||||
| Maksimum tornalama çapı | φ380mm | |||
| Maksimum tornalama çapı (işleme) | φ320mm | |||
| Y ekseni stroku (mm) | 210mm | |||
| İş mili ucundan tabla merkezine mesafe (mm) | 350mm (540mm) | |||
| Kızak eğimi | 45° | |||
| Standart iş mili hızı (dev/dak) | ||||
| iş mili burnu | A2-5 | A2-6 | A2-8 | |
| Hidrolik ayna | 6″ | 8″ | 10″ | |
| İş mili iç açıklığı | φ43mm | φ56mm | φ62mm | |
| Geçiş deliği çekme çubuğu | Φ45mm | Φ51mm | Φ71mm | |
| Maksimum iş mili hızı | 4000r/min | 3500 r/min | 3500 r/min | |
| İş mili motor gücü | 5.5KW | 7.5KW | 11KW | |
| Eksenel tahrik | ||||
| X/ Z ekseni hızlı hareket | 20m/dk | |||
| X/Z ekseni servo motor gücü | 1.3KW | |||
| Kılavuz yolu | TİPLER | Makara | ||
| X ekseni | MSR35X560 | |||
| Z ekseni | MSR35X920 (MSR35X 1048) | |||
| Kurşun vida | X ekseni | R32X632 | ||
| Z ekseni | R32X798 (R40X 1048) | |||
| Tekrarlanır konumlandırma | X ekseni | ±0.0025mm | ||
| Z ekseni | ±0.0025mm | |||
| Alman Sauter servo takım tareti (Tayvan Lio Shing hidrolik takım tareti isteğe bağlıdır) | ||||
| Takımlar | 20X20mm(isteğe bağlı 160A tipi, 8T: 25X25mm) | |||
| İç delik işleme takımı sap çapı | Standart: φ25, isteğe bağlı φ32 | |||
| Punta | ||||
| tailstock quill taper | MT5 | |||
| punta kovanı konikliği | 300mm (500mm) | |||
| Diğerleri | ||||
| Makine ölçüleri (uzunluk *genişlik * yükseklik) | 2150mmX1380mmX1890mm (2660mmX1460mmX1890mm) | |||
| Toplam güç | 8.5KW | 11.5KW | 15.0KW | |
| Makine ağırlığı | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
