CNC Köprülü İşleme Merkezi, Seri LM-3025
Double Column Machining Center
LM-3025 CNC freze makinesinin iş mili kayış tahrikli olup 6000 dev/dak hıza sahiptir. 0,035/1000mm konumlandırma hassasiyeti ile işlenen ürünler yüksek hassasiyet ve yüksek hız ile bilinir. Bu freze makinesi en çok uçak kirişleri ve çerçeveleri ile ağır hizmet makine parçaları gibi karmaşık şekilli büyük bileşenlerin işlenmesinde kullanılır.
| Model | LM-3025 |
| Hareketler | |
| Y ekseni stroku (mm) | 3000 |
| Z ekseni stroku (mm) | 2700 |
| İş mili ucundan tabla merkezine mesafe (mm) | 1000 |
| İş mili merkezi ile kolon arasındaki mesafe (mm) | 200-1200 |
| Tabla (portal) genişliği (mm) | 2500 |
| Tabla ölçüleri (mm) | |
| Tabla üzerindeki maksimum ağırlık (kg) | 3000×2100 |
| T-KANAL (GENİŞLİK – KANAL SAYISI X ARALIK) (mm) | 8000 |
| T-kanalı (genişlik – kanal sayısı x aralık) (mm) | 9-28×220 |
| Standart iş mili hızı (dev/dak) | |
| Standart iş mili hızı (dev/dak) | 6000 |
| BT40φ150 (kayış tahrikli) | BT50φ190 |
| İş mili tahrik modu | Kayış tahriki |
| İş mili gücü (KW) | 22 |
| X、Y ekseni hızlı ilerleme (mm/dak) | |
| Kesme ilerlemesi （mm/min） | 8000 |
| Hızlı ilerleme (m/dak) | 12/12/10 |
| Doğrusal kılavuz ray genişliği / ray sayısı (mm) | 2-55X2-55Y:Z kutu kılavuz yolu |
| Diğerleri | |
| Üç eksen motor gücü (KW) | 7.0/7.0/7.0 |
| Konumlandırma hassasiyeti (mm) | 0.035/1000 |
| Tekrarlanabilirlik (mm) | 0.025 |
| Kontrol sistemi | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Soğutma sıvısı tankı (Pompa) (HP) | 0.48 |
| Güç gereksinimi (KVA) | 45 |
| Hava basıncı (bar) | 6.5 |
| Makine ağırlığı (t) | 30 |
| Makine boyutları (mm) | 12860×4320×4600 |
-
Kontrol sistemi ve motor
-
-

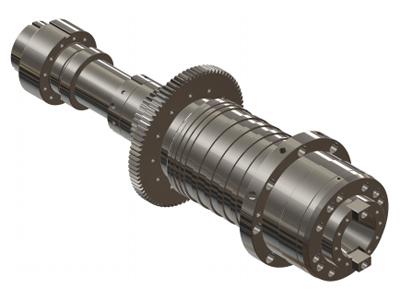

Mekanik iş mili, dişli tahriki
-
