CNC Kılavuz Çekme Merkezi
CNC İşleme Merkezi (Hassas İşleme)

CNC işleme merkezi delme, kılavuz çekme ve frezeleme işlemlerini gerçekleştirebilir. Özelliği, küçük çaplı deliklerin kılavuz çekilmesini yapabilmesidir. Bu CNC işleme merkezi, 24000 rpm maksimum iş mili hızına sahip olup her türlü hassas parçanın işleme gereksinimlerini karşılar. Ancak çelik malzemelerin işlenmesi için uygun değildir. Bu tür talepleriniz varsa, size diğer CNC işleme merkezlerini önerebiliriz.

BOS CNC tarafından üretilen CNC işleme merkezi

    2. CNC Kılavuz Çekme Merkezi, Seri T-5 X ekseni hareketi: 500mm
      Y ekseni hareketi: 400mm
      Z ekseni hareketi: 300mm
      Konumlandırma doğruluğu: ±0.005/300mm
      Tezgah üzerindeki maksimum ağırlık: 300kg
      İş mili hızı: doğrudan tahrik, 12000rpm
    2. CNC Kılavuz Çekme Merkezi, Seri T-6 X ekseni hareketi: 600mm
      Y ekseni hareketi: 400mm
      Z ekseni hareketi: 300mm
      Konumlandırma doğruluğu: ±0.005/300mm
      Tezgah üzerindeki maksimum ağırlık: 350kg
      İş mili hızı: doğrudan tahrik, 15000/20000rpm
    2. CNC Kılavuz Çekme Merkezi, Seri T-8 X ekseni hareketi: 1050mm
      Y ekseni hareketi: 500mm
      Z ekseni hareketi: 320mm
      Konumlandırma doğruluğu: 0.008mm
      Tezgah üzerindeki maksimum ağırlık: 300kg
      İş mili hızı: 50-20000(24000)rpm

CNC işleme merkezi tarafından işlenmiş örnekler

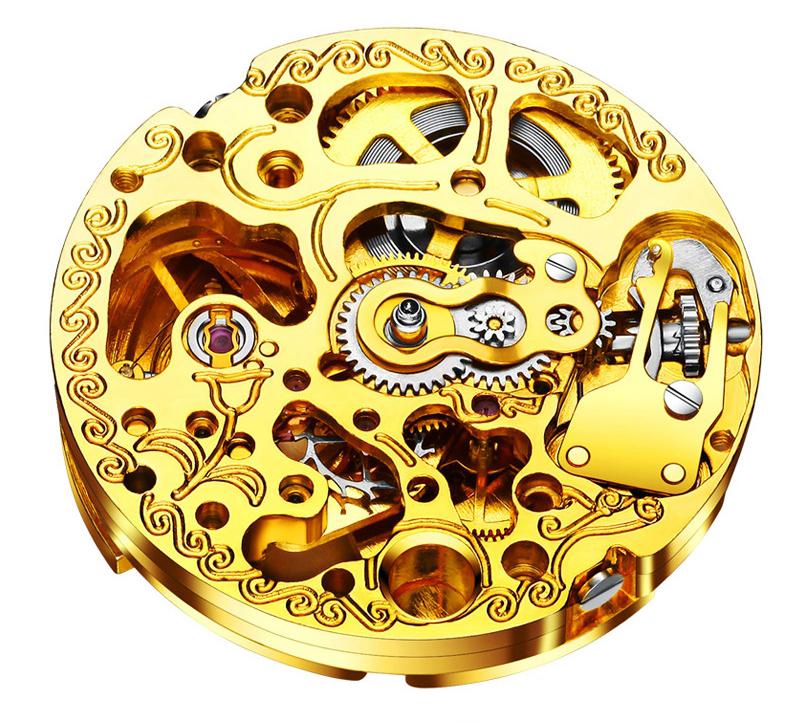

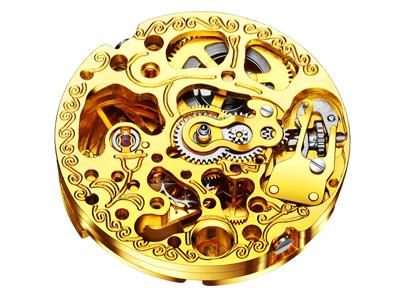

  • CNC makinesiyle işlenmiş saat parçası
  • CNC işleme merkeziyle işlenmiş mühendislik plastik parçası
CNC işleme merkezinin avantajları
  • Bu CNC işleme merkezinin üç ekseni, 48 m/dak besleme hızına sahip doğrusal kılavuz yolu kullanır. İşleme hızı yüksektir ve işleme süresinden tasarruf sağlanır.
  • Geniş açıklık nedeniyle, tabanı, işleme sırasında tüm makinenin stabilitesini sağlamak için altı destek noktasıyla desteklenir.
  • İş mili, düşük ataletli ve iyi stabiliteye sahip olması için doğrudan bir AC servo motor tarafından tahrik edilir.
  • Takım deposu, takımları hızlı ve hassas bir şekilde değiştirerek işleme süresinden tasarruf sağlar.
  • İş milinin simetrik yapı tasarımı, sıcaklık farkını ve termal deformasyonu azaltmaya yardımcı olur.
  • Takım değiştirirken, iş mili, yatağı doğrudan etkilememek ve ömrünü uzatmak için bir takım serbest bırakma tasarımına sahiptir.
  • İş mili, kesme rijitliğini güçlendirebilen 100nm'lik büyük bir eksen çapı tasarımı benimser.
  • Kontrol sistemi, hızlı ve stabil takım değiştirme işlevi sağlamak için senkron hareketli takım değiştirici ile donatılmıştır.

Bu parçalar için kontrol sistemi, müşteri gereksinimlerine göre değiştirilebilir. Ayrıca takım depomuz çok daha fazla takım tutabilir. Ayrıntılı bilgi için lütfen ilgili aksesuarlara tıklayın.
