CNC Kılavuz Çekme Merkezi, T-5 Serisi
CNC İşleme Merkezi

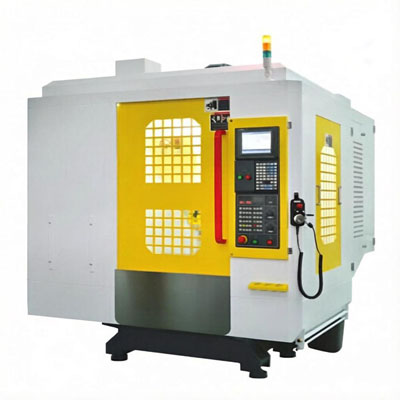

T-5 CNC işleme merkezi, kılavuz çekme, delme ve frezeleme işlevlerini hızlı bir şekilde gerçekleştirebilir. 600*400 mm çalışma tezgahı alanına sahiptir ve makine boyutları 1700*2100*2350 mm'dir. Mil devri 12000 dev/dk'dır ve takım magazini 16 takım ve 21 takım seçenekleriyle sunulur.
Teknik özellikler
Model
T-5
Strok
X ekseni stroku (mm)
500
Y ekseni stroku (mm)
400
Z ekseni stroku (mm)
300
İş mili ucu ile tabla merkezi arasındaki mesafe (mm)
120-420
İş Tablası
İş tablası alanı (mm)
600x400
Tabla üzerindeki maksimum ağırlık (kg)
300
T-kanalı (genişlik – kanal sayısı x aralık) (mm)
3-14x125
İlerleme
İlerleme hızı (m/dk)
48/48/48 (OP60/60/60)
Kesme ilerlemesi (mm/dk)
1-15000
İş Mili
İş mili tahrik modu
Kayış tipi
İş mili konisi
BT30
İş mili gücü (KW)
5.5
Diğer
Üç eksen motor gücü (KW)
1.5/1.5/3
Konumlandırma doğruluğu (mm)
±0.005/300
Tekrarlanabilirlik (mm)
±0.003
Takım depolama (adet)
16/21 takım
Makine ağırlığı (kg)
3000
Makine boyutu (mm)
1700x2100x2350
CNC işleme merkezinin parça gösterimi
Direkt tahrikli mekanik iş mili
Disk tipi takım magazini, 16 takım kapasiteli
Kontrol sistemi ve motor
Lineer kızak yolu stabil çalışır, yüksek işleme hassasiyetine sahiptir.
Disk tipi takım magazini, 16 takım kapasiteli
Kontrol sistemi ve motor
