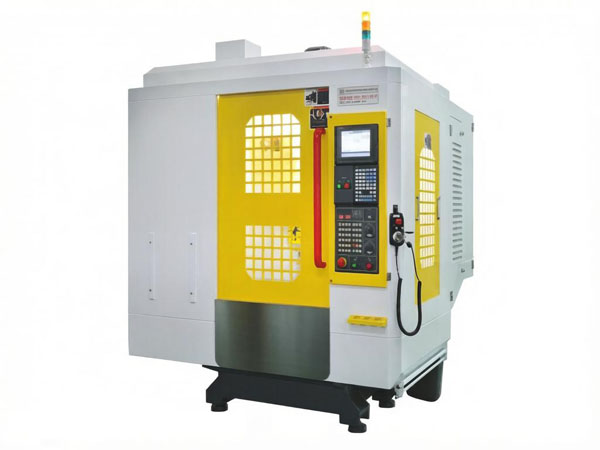

CNC Kılavuz Çekme Merkezi, Seri T-6 CNC İşleme Merkezi
T6 CNC kılavuz çekme merkezleri, küçük ayak izi, ultra kompakt yapı ve 12.000 ila 20.000 RPM arasında değişen yüksek hıza sahiptir. BT30 mili, 6.000 RPM'ye kadar rijit kılavuz çekme sağlar. Bu işleme merkezinin tezgahı, bir seferde 350 kg'a kadar işleme öğesi yükleyebilir. ±0.005/300mm konumlandırma doğruluğu ile işlenen ürün işlemleri yüksek hassasiyetle yapılır.
Teknik özellikler
Model
T-6
Stroka
X ekseni hareketi (mm)
600
Y ekseni hareketi (mm)
400
Z ekseni hareketi (mm)
300
İş mili ucundan tezgah merkezine mesafe (mm)
120-500
Tezgah
Tezgah alanı (mm)
700×420
Tezgah üzerindeki maksimum ağırlık (kg)
350
T kanalı (genişlik – kanal sayısı x aralık) (mm)
5-18×80
Besleme
Üç eksenli hızlı besleme hızı (m/dak)
48/48/48(OP60/60/60)
Kesme beslemesi (mm/dak)
1-15000
Mil
Standart iş mili hızı (d/dak)
Kayış tipi 15000/20000
İş mili konisi
BT30
İş mili gücü (KW)
5.5
Diğerleri
Üç eksenli motor gücü (KW)
1.5/1.5/3
Konumlandırma doğruluğu (mm)
±0.005/300
Tekrarlanabilirlik (mm)
±0.003
Takım deposu (adet)
16/21 takım
Makine ağırlığı (kg)
3300
Makine boyutu (mm)
2200×1850×2450
CNC işleme merkezinin parça gösterimi
Doğrudan tahrikli mekanik iş mili

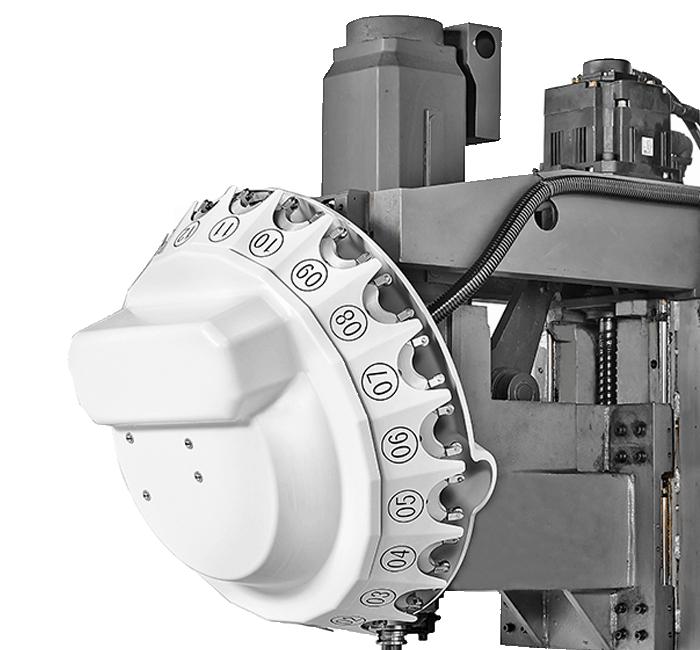

Disk tipi takım deposu, 16 takım monte edebilir
Kontrol sistemi ve motor
Doğrusal kılavuz yolu, yüksek işleme hassasiyetiyle stabil çalışır.

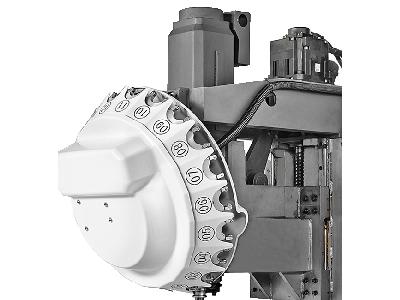

Disk tipi takım deposu, 16 takım monte edebilir
Kontrol sistemi ve motor
