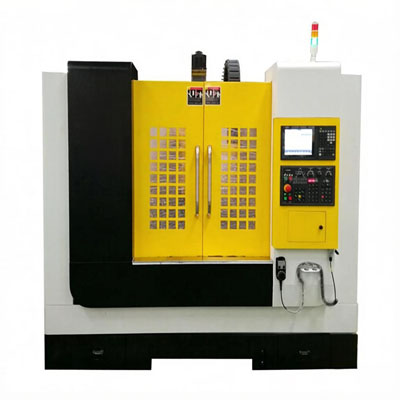

Die Verfahrwege der X-, Y- und Z-Achse des 3-Achsen-CNC-Vertikalbearbeitungszentrums betragen 1600 mm, 900 mm bzw. 680 mm. Bei der Bearbeitung von Produkten beträgt die Positioniergenauigkeit ±0,005/300 mm und die Wiederholgenauigkeit ±0,003/300 mm. Dies gewährleistet eine hohe Präzision der bearbeiteten Produkte. Dieses Bearbeitungszentrum ist für die Grobbearbeitung und den Formenbau von Produkten ausgelegt.
Parameter
Modell
VMC-1690
Hub
X-Achsen-Hub (mm)
1600
Y-Achsen-Hub (mm)
900
Z-Achsen-Hub (mm)
680
Abstand von der Spindelnase zur Tischmitte (mm)
210-1010
Abstand von der Spindelnase zur Tischmitte (mm)
970
Arbeitstisch
Tischfläche (mm)
1860×1000
Maximale Tischbelastung (kg)
2000
T-NUT (BREITE – ANZAHL DER NUTEN X ABSTAND) (mm)
18-7×120
Spindel
Standard-Spindeldrehzahl (U/min)
6000
Spindelleistung (KW)
25 (18.5)
Spindelkegel
BT50φ190 (Riemenantrieb)
Vorschub
X-, Y-Achse Eilgang (mm/min)
15000
Z-Achse Eilgang (mm/min)
13000
Dreiachsiger Arbeitsvorschub (mm/min)
1-7000
Sonstiges
Motorleistung der drei Achsen (KW)
4.5/4.5/4.5
Positioniergenauigkeit (mm)
±0.005/300
Wiederholgenauigkeit (mm)
±0.003/300
Steuerungssystem
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Kühlmitteltank (Pumpe) (HP)
1/2
Leistungsbedarf (KVA)
30
Luftdruck (bar)
6-7
Maschinengewicht (kg)
14500
Maschinenabmessung (mm)
5100×3400×3200
Komponentendarstellung der Vertikalbearbeitungszentren (3-Achsen-Kastenführungen)
Mechanische Spindel, Direktantrieb
Steuerungssystem und Motor
