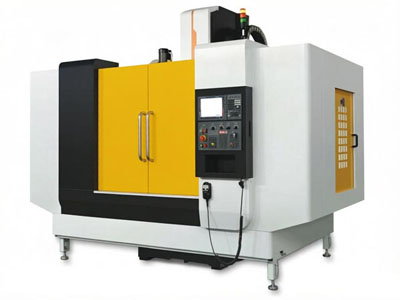

Das CNC-Bearbeitungszentrum L-1060 verwendet eine Kastenführung für die Z-Achse auf Basis von Linearschienenführungen in den X- und Y-Achsen. Dadurch können sich die bearbeiteten Materialien schnell in alle Richtungen bewegen, was die Arbeitseffizienz verbessert. Die Verfahrwege dieses Bearbeitungszentrums in den Achsen X, Y und Z betragen 100 mm, 600 mm bzw. 600 mm. Sein Werkstücktisch kann bis zu 800 kg Material auf einmal aufnehmen.
Parameter des L-1060 CNC-Bearbeitungszentrums
Modell
L-1060
Verfahrweg
X-Achsen-Verfahrweg (mm)
1000
Y-Achsen-Verfahrweg (mm)
600
Z-Achsen-Verfahrweg (mm)
600
Abstand von Spindelnase zur Tischmitte (mm)
150-750
Abstand zwischen Spindelzentrum und Ständer (mm)
600
Arbeitstisch
Tischfläche (mm)
1200×600
Maximale Tischbelastung (kg)
800
Anzahl der T-Nuten
5
T-Nutengröße (mm)
18
Spindel
Standard-Spindeldrehzahl (U/min)
8000
Spindeldrehzahl (Sonderausführung) (U/min)
12000-15000
Spindelleistung (KW)
15 (11)
Spindelkegel
BT-40
Vorschub
Dreiachsiger Eilgang (mm/min)
30000/30000/18000
Dreiachsiger Arbeitsvorschub (mm/min)
1-8000
Sonstiges
Motorleistung der drei Achsen (KW)
3/3/3
Positioniergenauigkeit (mm)
±0.005/300
Wiederholgenauigkeit (mm)
±0.003/300
Steuerungssystem
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Kühlmitteltank (Pumpe) (HP)
1/2
Leistungsbedarf (KVA)
35
Luftdruck (bar)
6-7
Maschinengewicht (kg)
8000
Maschinenabmessungen (mm)
3310×2650×2900
Komponentenanzeige des CNC-Vertikalbearbeitungszentrums (2 Linearschienenführungen)
Steuerungssystem und Motor
Die X-Achse und die Y-Achse verwenden Linearschienenführungen, und die Z-Achse verwendet eine Kastenführung
Die X-Achse und die Y-Achse verwenden Linearschienenführungen, und die Z-Achse verwendet eine Kastenführung
Mechanische Spindel, Direktantrieb
Drehtisch-Werkzeugmagazin kann 24 Werkzeuge aufnehmen.
Steuerungssystem und Motor
Mechanische Spindel, Direktantrieb
