CNCタッピングセンター、シリーズT-6

CNCタッピングセンター、シリーズT-6
CNCマシニングセンター

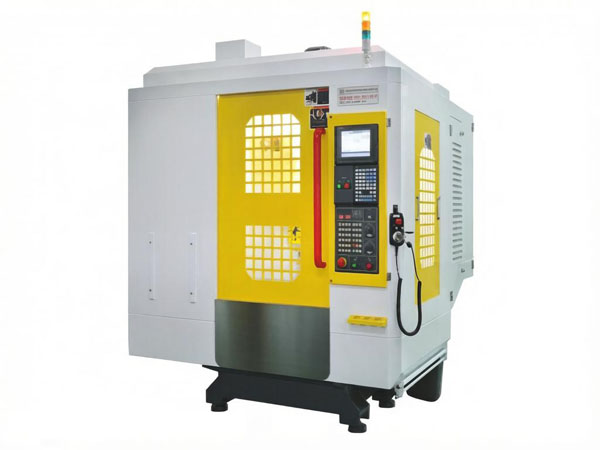

T6 CNCタッピングセンターは、省スペース設計、超コンパクト構造、そして12,000～20,000 RPMの高速回転を特長としています。BT30スピンドルは最大6,000 RPMのリジッドタッピングを実現します。このマシニングセンターのワークテーブルは、一度に最大350kgの加工物を積載できます。位置決め精度は±0.005/300mmで、高精度な加工が可能です。

技術仕様

モデル	T-6
ストローク
X軸移動量 (mm)	600
Y軸移動量 (mm)	400
Z軸移動量 (mm)	300
主軸端からテーブル中心までの距離 (mm)	120-500
テーブル
テーブル寸法 (mm)	700×420
テーブル最大積載重量 (kg)	350
Tスロット（幅 - スロット数 x 間隔）(mm)	5-18×80
送り
三軸早送り速度 (m/min)	48/48/48(OP60/60/60)
切削送り速度 (mm/min)	1-15000
主軸
標準主軸回転数 (r.p.m)	ベルトタイプ 15000/20000
主軸テーパー	BT30
主軸出力 (KW)	5.5
その他
三軸モーター出力 (KW)	1.5/1.5/3
位置決め精度 (mm)	±0.005/300
繰り返し位置決め精度 (mm)	±0.003
工具収納数 (本)	16/21本
機械重量 (kg)	3300
機械寸法 (mm)	2200×1850×2450

CNCマシニングセンタの部品表示

ダイレクトドライブ式メカニカルスピンドル

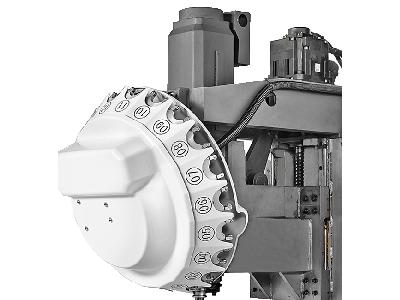

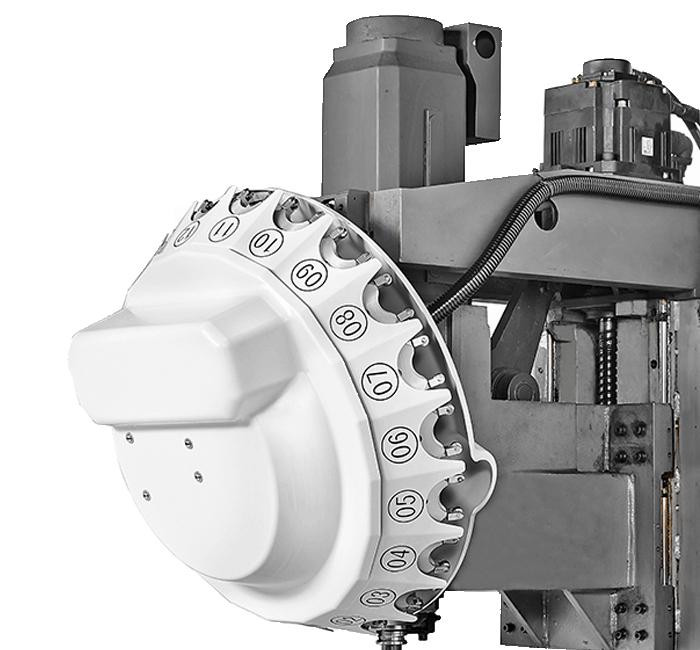

ディスク式工具マガジン、工具16本を収納可能
制御システムとモーター
リニアガイドウェイは安定して動作し、高い加工精度を実現します。
