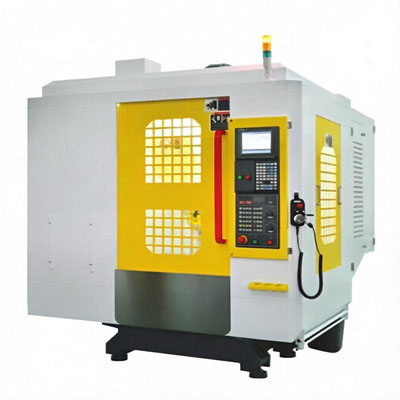

Pusat pemesinan CNC T-5 dapat merealisasikan fungsi-fungsi tapping, penggerudian dan pengilangan dengan cepat. Ia mempunyai kawasan meja kerja 600*400mm dan dimensi mesin ialah 1700*2100*2350mm. Kelajuan gelendongnya ialah 12000r.p.m dan storan alatnya datang dalam pilihan 16 alat dan 21 alat.
Spesifikasi teknikal
Model
T-5
Strok
Perjalanan paksi-X (mm)
500
Perjalanan paksi-Y (mm)
400
Perjalanan paksi-Z (mm)
300
Jarak dari hidung gelendong ke pusat meja (mm)
120-420
Meja kerja
Kawasan meja kerja (mm)
600x400
Berat maksimum di atas meja (kg)
300
Slot-T (lebar – bilangan slot x jarak) (mm)
3-14x125
Suapan
Kelajuan suapan (m/min)
48/48/48 (OP60/60/60)
Suapan pemotongan (mm/min)
1-15000
Gelendong
Mod pemacu gelendong
Jenis tali sawat
Tirus gelendong
BT30
Kuasa gelendong (KW)
5.5
Lain-lain
Kuasa motor tiga paksi (KW)
1.5/1.5/3
Ketepatan kedudukan (mm)
±0.005/300
Kebolehulangan (mm)
±0.003
Penyimpanan alat (pcs)
16/21 alat
Berat mesin (kg)
3000
Dimensi mesin (mm)
1700x2100x2350
Paparan bahagian pusat pemesinan CNC
Gelendong mekanikal dengan pemacu terus
Majalah alat jenis cakera, mampu memasang 16 alat
Sistem kawalan dan motor
Landasan panduan linear beroperasi dengan stabil, ketepatan pemesinan tinggi.
Majalah alat jenis cakera, mampu memasang 16 alat
Sistem kawalan dan motor
