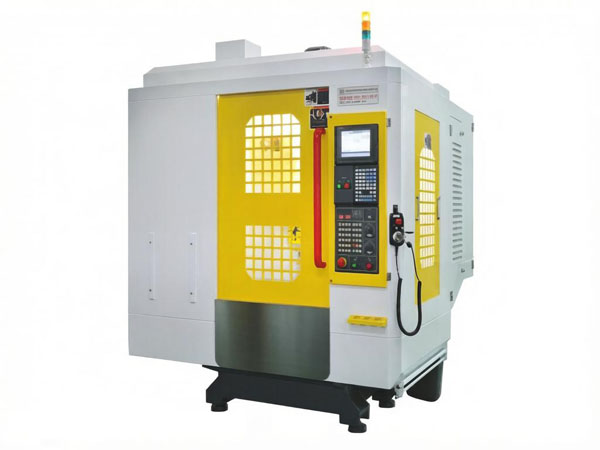

Pusat tapping T6 CNC menampilkan jejak kecil, struktur ultra-padat dan kelajuan tinggi antara 12,000 hingga 20,000 RPM. Gelendong BT30 mencapai penorehan tegar sehingga 6,000 RPM. Meja kerja pusat pemesinan ini boleh memuatkan sehingga 350kg barang pemprosesan pada satu masa. Dengan ketepatan kedudukan ±0.005/300mm, operasi produk yang dimesin dengan ketepatan tinggi.
Spesifikasi teknikal
Model
T-6
Lejang
Perjalanan paksi-X (mm)
600
Perjalanan paksi-Y (mm)
400
Perjalanan paksi-Z (mm)
300
Jarak dari hidung gelendong ke pusat meja (mm)
120-500
Meja kerja
Luas meja kerja (mm)
700×420
Berat maksimum di atas meja (kg)
350
Slot-T (lebar – bilangan slot x jarak) (mm)
5-18×80
Suapan
Kadar suapan pantas tiga paksi (m/min)
48/48/48(OP60/60/60)
Suapan pemotongan (mm/min)
1-15000
Gelendong
Kelajuan gelendong standard (r.p.m)
Jenis tali sawat 15000/20000
Tirus gelendong
BT30
Kuasa gelendong (KW)
5.5
Lain-lain
Kuasa motor tiga paksi (KW)
1.5/1.5/3
Ketepatan kedudukan (mm)
±0.005/300
Kebolehulangan (mm)
±0.003
Penyimpanan alat (pcs)
16/21 alat
Berat mesin (kg)
3300
Dimensi mesin (mm)
2200×1850×2450
Paparan bahagian pusat pemesinan CNC
Gelendong mekanikal dengan pemacu langsung

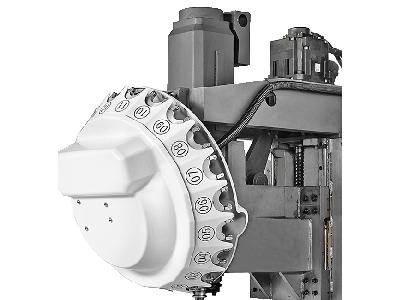

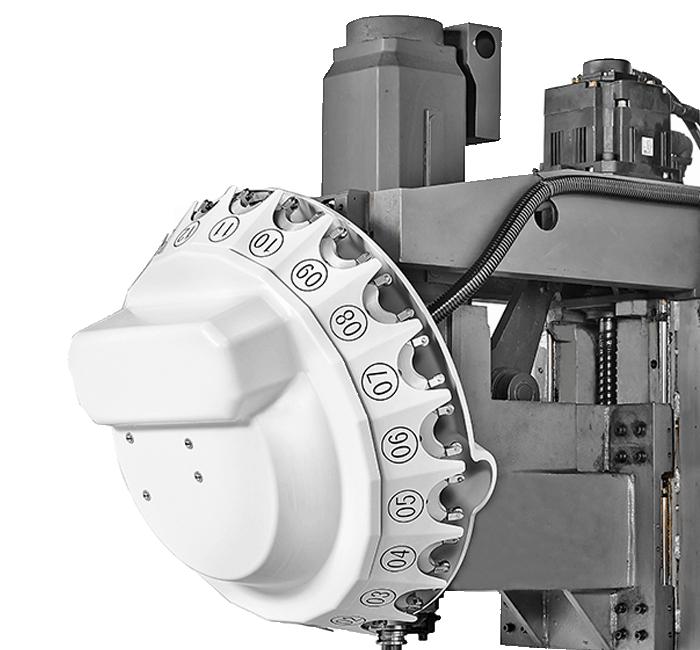

Majalah alat jenis cakera, mampu memuatkan 16 alat
Sistem kawalan dan motor
Rel panduan linear berjalan dengan stabil dan berketepatan pemesinan yang tinggi.
Majalah alat jenis cakera, mampu memuatkan 16 alat
Sistem kawalan dan motor
