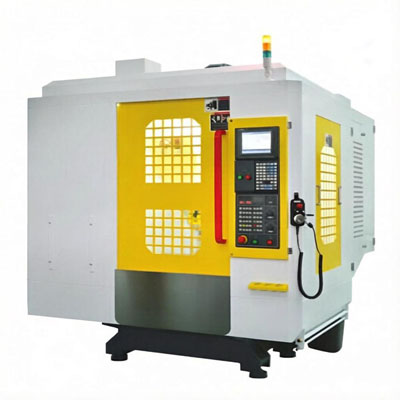

CNC-Gewindebohrzentrum, Serie T-5
CNC-Bearbeitungszentrum
Das T-5 CNC-Bearbeitungszentrum kann schnell die Funktionen Gewindebohren, Bohren und Fräsen realisieren. Es hat eine Tischfläche von 600*400 mm und die Maschinenabmessung beträgt 1700*2100*2350 mm. Die Spindeldrehzahl beträgt 12000 U/min und der Werkzeugspeicher ist in Varianten mit 16 und 21 Werkzeugen erhältlich.
Technische Daten
Modell
T-5
Verfahrweg
X-Achsen-Verfahrweg (mm)
500
Y-Achsen-Verfahrweg (mm)
400
Z-Achsen-Verfahrweg (mm)
300
Abstand von der Spindelnase zur Tischmitte (mm)
120-420
Werkstücktisch
Werkstücktischfläche (mm)
600x400
Maximale Tischbelastung (kg)
300
T-Nut (Breite – Anzahl der Nuten x Abstand) (mm)
3-14x125
Vorschub
Eilgang (m/min)
48/48/48 (OP60/60/60)
Schnittvorschub (mm/min)
1-15000
Spindel
Spindelantriebsart
Riemenart
Spindelkegel
BT30
Spindelleistung (KW)
5.5
Sonstiges
Motorleistung der drei Achsen (KW)
1.5/1.5/3
Positioniergenauigkeit (mm)
±0.005/300
Wiederholgenauigkeit (mm)
±0.003
Werkzeugspeicher (Stk.)
16/21 Werkzeuge
Maschinengewicht (kg)
3000
Maschinenabmessungen (mm)
1700x2100x2350
Teileanzeige des CNC-Bearbeitungszentrums
Mechanische Spindel mit Direktantrieb
Scheiben-Werkzeugmagazin, das 16 Werkzeuge aufnehmen kann
Steuerungssystem und Motor
Die Linearführung läuft stabil und gewährleistet eine hohe Bearbeitungsgenauigkeit.
Scheiben-Werkzeugmagazin, das 16 Werkzeuge aufnehmen kann
Steuerungssystem und Motor
