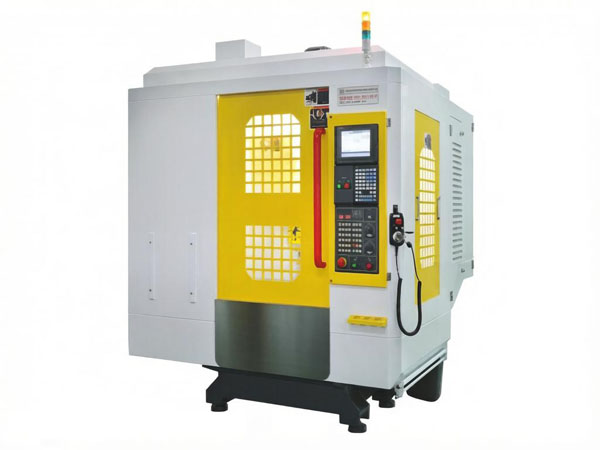

CNC-Gewindebohrzentrum, Serie T-5
CNC-Bearbeitungszentrum
T6-CNC-Gewindebohrzentren zeichnen sich durch eine kleine Stellfläche, eine ultrakompakte Bauweise und hohe Drehzahlen von 12.000 bis 20.000 U/min aus. Die BT30-Spindel ermöglicht starres Gewindebohren bis 6.000 U/min. Der Arbeitstisch dieses Bearbeitungszentrums kann bis zu 350 kg Werkstücke auf einmal aufnehmen. Mit einer Positioniergenauigkeit von ±0,005/300 mm werden die Werkstücke mit hoher Präzision bearbeitet.
Technische Daten
Modell
T-6
Verfahrwege
X-Achsen-Verfahrweg (mm)
600
Y-Achsen-Verfahrweg (mm)
400
Z-Achsen-Verfahrweg (mm)
300
Abstand von Spindelnase bis Tischmitte (mm)
120-500
Arbeitstisch
Tischfläche (mm)
700×420
Maximale Tischbelastung (kg)
350
T-Nut (Breite – Anzahl der Nuten x Abstand) (mm)
5-18×80
Vorschub
Eilgang der drei Achsen (m/min)
48/48/48(OP60/60/60)
Schnittvorschub (mm/min)
1-15000
Spindel
Standard-Spindeldrehzahl (U/min)
Riementyp 15000/20000
Spindelkegel
BT30
Spindelleistung (kW)
5.5
Sonstiges
Motorleistung der drei Achsen (kW)
1.5/1.5/3
Positioniergenauigkeit (mm)
±0.005/300
Wiederholgenauigkeit (mm)
±0.003
Werkzeugmagazin (Stk)
16/21 Werkzeuge
Maschinengewicht (kg)
3300
Maschinenabmessungen (mm)
2200×1850×2450
Teileanzeige des CNC-Bearbeitungszentrums
Mechanische Spindel mit Direktantrieb

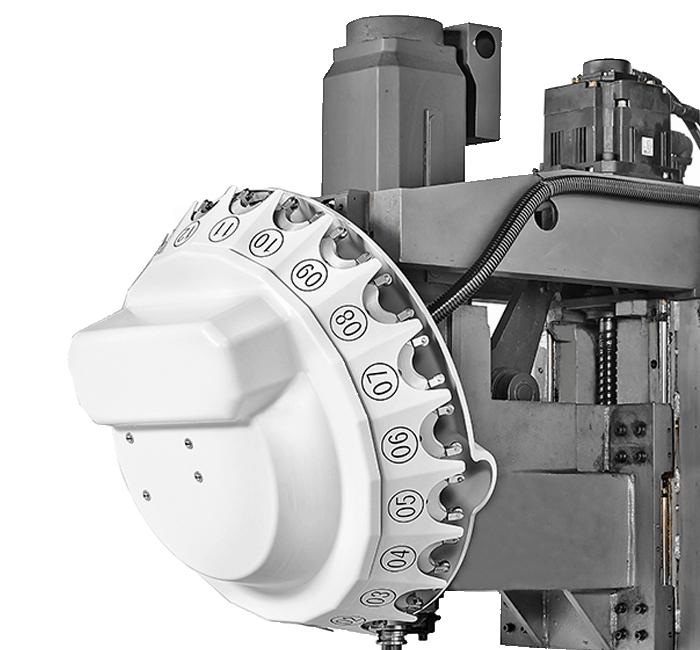

Scheibenwerkzeugmagazin, das 16 Werkzeuge aufnehmen kann
Steuerungssystem und Motor
Die Linearführung läuft stabil, mit hoher Bearbeitungsgenauigkeit.
Adresse:
Stadtbezirk Wujin, Stadt Changzhou, Provinz Jiangsu, China
Kontaktperson:
Jennifer
Telefon:
+86-18983615771
E-Mail:
bosprecisionmachining@outlook.com

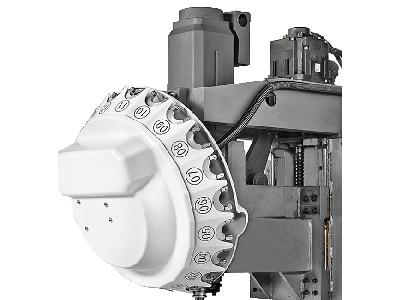

Scheibenwerkzeugmagazin, das 16 Werkzeuge aufnehmen kann
