Bramowe centrum obróbkowe CNC, seria LM-2013

Centrum obróbkowe dwukolumnowe

Frezarka bramowa CNC LM-2013 ma szerokość bramy 1400 mm i stół roboczy o wymiarach 2000×1000 mm, dzięki czemu idealnie nadaje się do jednoczesnego ładowania nawet 3000 kg obrabianych materiałów. Jest to obrabiarka do ciężkich prac, specjalnie zaprojektowana do obróbki dużych elementów dla samolotów, samochodów, statków i innych gałęzi przemysłu ciężkiego.

Parametry
Model LM-2013
Przesuwy
Skok osi X (mm) 2000
Skok osi Y (mm) 1400
Skok osi Z (mm) 800
Odległość od czoła wrzeciona do środka stołu (mm) 70-870
Szerokość stołu (bramy) (mm) 1400
Stół roboczy
Powierzchnia stołu roboczego (mm) 2000×1000
Maksymalne obciążenie stołu (kg) 3000
Rowek T (szerokość – liczba rowków x rozstaw) (mm) 7-22×150
Wrzeciono
Standardowa prędkość wrzeciona (obr./min) 6000
Stożek wrzeciona BT50φ190
Tryb napędu wrzeciona Napęd pasowy
Moc wrzeciona (kW) 18.5
Posuw
Posuw skrawania (mm/min) 8000
Szybki posuw (m/min) 12/10/10
Szerokość prowadnicy liniowej / liczba torów (mm) 2-45X, 2-45Y: prowadnica skrzyniowa osi Z
Pozostałe
Moc silników trzech osi (kW) 4.5/4.5/7.0
Dokładność pozycjonowania (mm) 0.035/1000
Powtarzalność (mm) 0.025
System sterowania MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Zbiornik chłodziwa (Pompa) (KM) 0.48
Zapotrzebowanie na moc (KVA) 35
Ciśnienie powietrza (bar) 6.5
Masa maszyny (t) 18
Wymiary maszyny (mm) 5870×2630×3720
Elementy frezarki bramowej
  • System sterowania i silnik

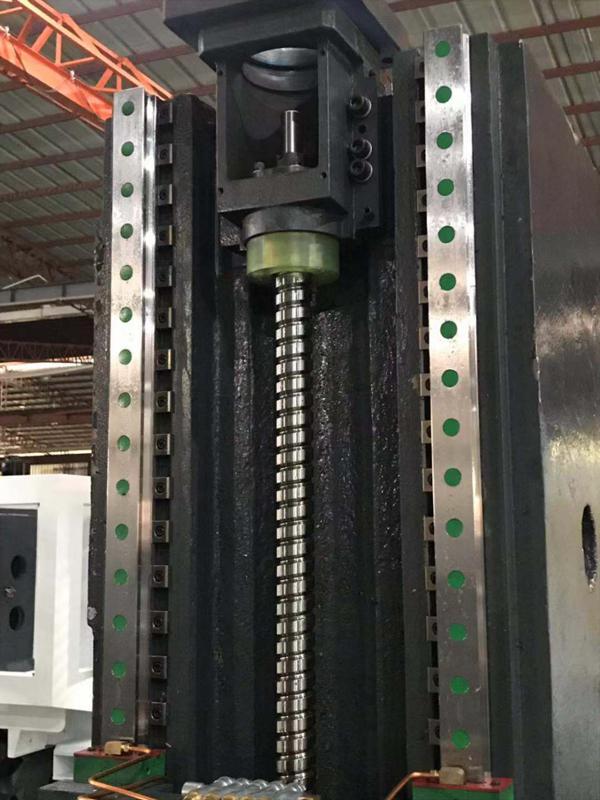

  • Prowadnica skrzynkowa

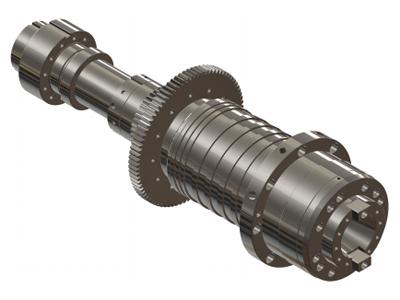

  • Wrzeciono mechaniczne, przekładnia zębata

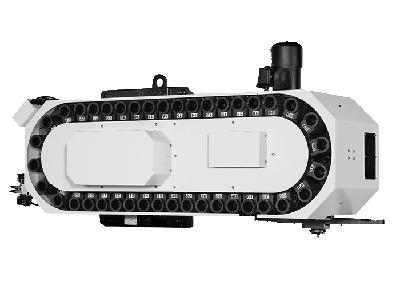

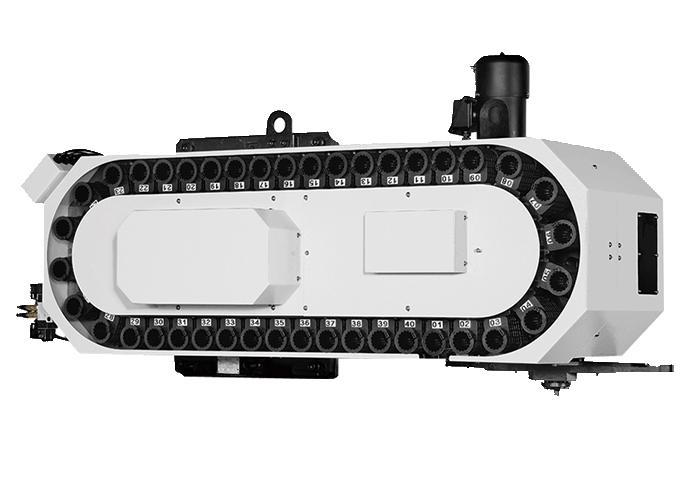

  • Magazyn narzędzi typu łańcuchowego
