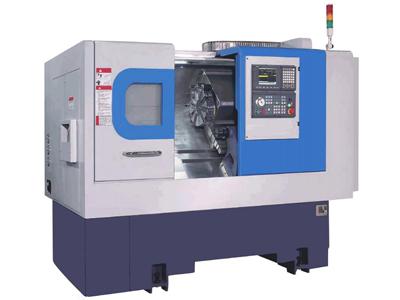

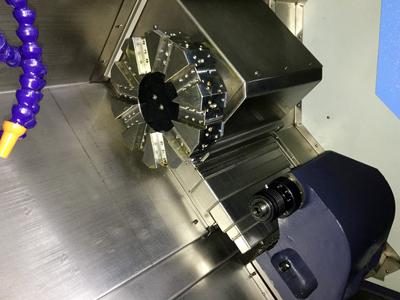

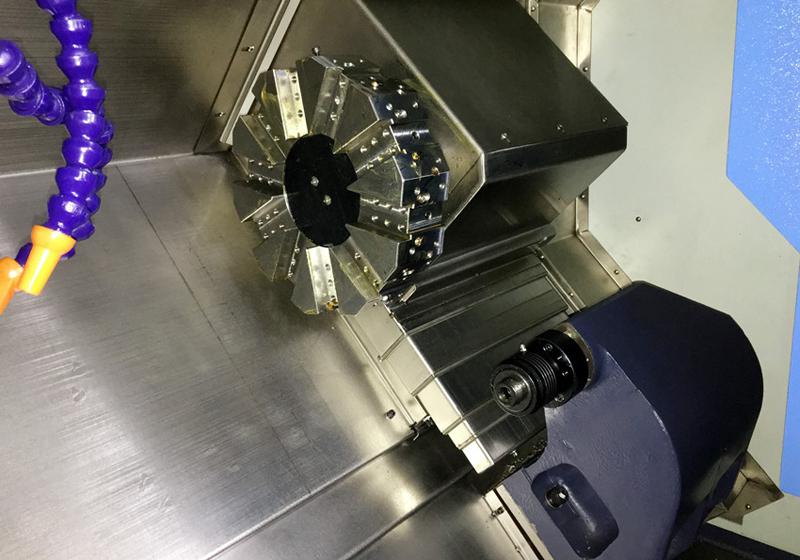

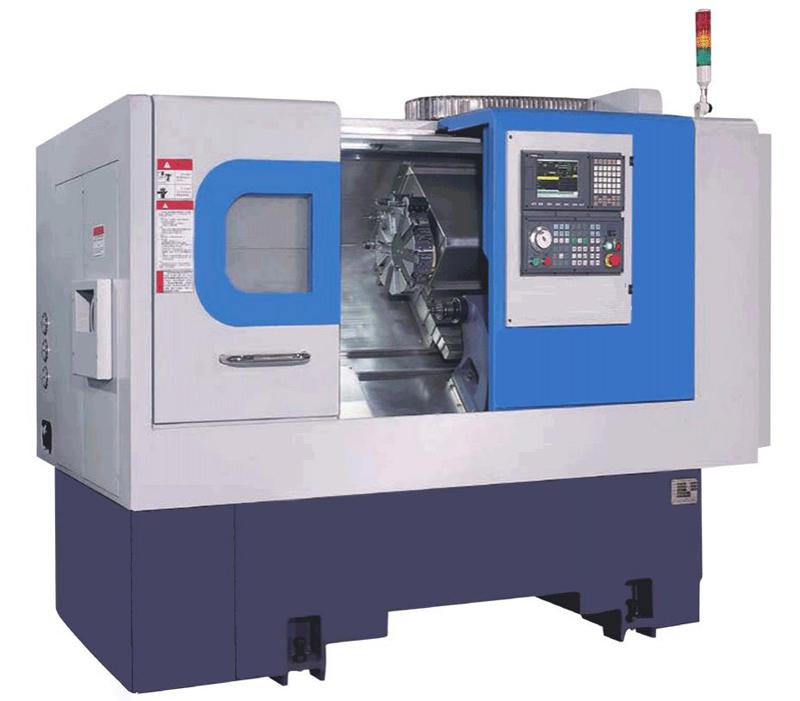

Tokarka CNC wyposażona jest w niemiecki serwo-rewolwer narzędziowy Sauter. Użytkownik może zamontować jednocześnie 12 narzędzi do obróbki różnorodnych produktów. Wybierając tę tokarkę CNC, użytkownik może również wybrać tajwański hydrauliczny rewolwer narzędziowy Lio Shing o pojemności od 8 do 10 narzędzi, aby zrealizować różne wymagania obróbkowe. Jej skok osi Z jest opcjonalnie dostępny w wersji 300 nm i 500 nm. Obie osie X i Z charakteryzują się powtarzalnością pozycjonowania ±0,0025 mm, a szybki przesuw osi X/Z osiąga 20 m/min. Dzięki temu nadaje się ona do szybkiej obróbki materiałów o wysokiej twardości.
| Parametr | CT46-300 (500) | CT52-300 (500) | CT72-300 (500) | |
| Skok | ||||
| Maksymalna średnica toczenia | φ380mm | |||
| Maksymalna średnica toczenia (obróbka) | φ320mm | |||
| Skok osi X (mm) | 210mm | |||
| Skok osi Z (mm) | 350mm (540mm) | |||
| Nachylenie suportu | 45° | |||
| Wrzeciono | ||||
| czoło wrzeciona | A2-5 | A2-6 | A2-8 | |
| Uchwyt hydrauliczny | 6″ | 8″ | 10″ | |
| Otwór wewnętrzny wrzeciona | φ43mm | φ56mm | φ62mm | |
| Otwór przelotowy przeciągacza | Φ45mm | Φ51mm | Φ71mm | |
| Maksymalna prędkość wrzeciona | 4000r/min | 3500 r/min | 3500 r/min | |
| Moc silnika wrzeciona | 5.5KW | 7.5KW | 11KW | |
| Napęd osiowy | ||||
| Szybki przesuw osi X/ Z | 20m/min | |||
| Moc silnika serwo osi X/Z | 1.3KW | |||
| Prowadnica | TYPY | Rolkowe | ||
| Oś X | MSR35X560 | |||
| Oś Z | MSR35X920 (MSR35X 1048) | |||
| Śruba pociągowa | Oś X | R32X632 | ||
| Oś Z | R32X798 (R40X 1048) | |||
| Powtarzalność pozycjonowania | Oś X | ±0.0025mm | ||
| Oś Z | ±0.0025mm | |||
| Niemiecki serwo-rewolwer narzędziowy Sauter (tajwański hydrauliczny rewolwer narzędziowy Lio Shing jest opcjonalny ) | ||||
| Narzędzia | 20X20mm(opcjonalnie typ 160A, 8T: 25X25mm) | |||
| Średnica chwytu noża do wytaczania | Standardowo: φ25, opcjonalnie φ32 | |||
| Konik | ||||
| stożek tulei konika | MT5 | |||
| skok tulei konika | 300mm (500mm) | |||
| Pozostałe | ||||
| Wymiary maszyny (długość * szerokość * wysokość) | 2150mmX1380mmX1890mm (2660mmX1460mmX1890mm) | |||
| Moc całkowita | 8.5KW | 11.5KW | 15.0KW | |
| Waga maszyny | 3.1T (3.5T) | 3.2T (3.6T) | 3.4T (3.8T) | |
