Komponenty maszyn CNC

MITSUBISHI

• MITSUBISHI charakteryzuje się zazwyczaj wyższą stabilnością niż Syntec. W przypadku awarii podczas programowania będzie kontynuować pracę zgodnie z pierwotnymi ustawieniami.
• Jest szybszy niż Syntec.
• Wykonuje lepsze zaokrąglenia niż Syntec.

FANUC

• FANUC jest najczęściej stosowany w obrabiarkach bramowych.
• Jest bardziej stabilny niż MITSUBISHI.
• FANUC ma większą sztywność skrętną i siłę skrawania.
• Jest szybki.
• Wykonuje lepsze zaokrąglenia.

SIEMENS

• SIEMENS działa tak szybko jak FANUC.
• Jego linia narzędziowa jest lepsza niż FANUC.
• Jego precyzja jest wyższa niż FANUC.

SYNTEC

Silnik BOS CNC jest dobrze dobrany do systemu sterowania. Dzięki tej doskonałej kompatybilności między systemem sterowania a silnikiem gwarantowana jest wysoka precyzja.

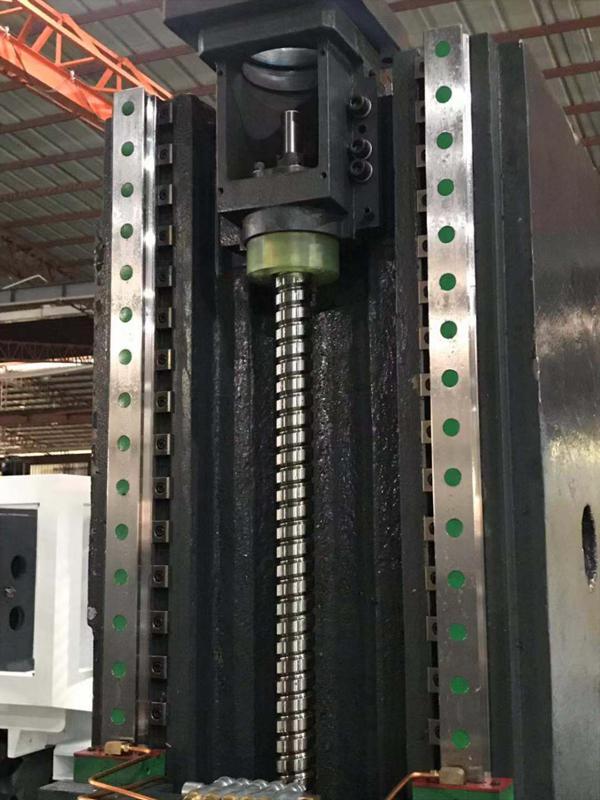

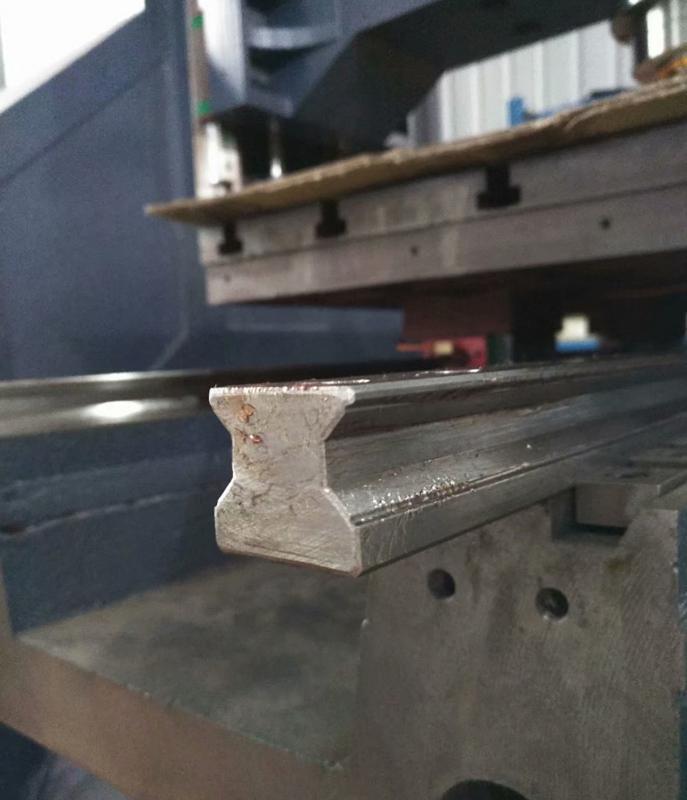

Maszyny BOS CNC zazwyczaj korzystają z prowadnic liniowych. Jednak w celu osiągnięcia większej siły cięcia niektóre maszyny używają prowadnic skrzynkowych, które są wskazane w maszynie. Prowadnice liniowe są dostępne w wersji rolkowej lub kulkowej. Klientom, którzy potrzebują obrabiać precyzyjne części, zalecamy prowadnicę liniową kulkową, natomiast prowadnica liniowa rolkowa jest lepsza do obróbki dużych precyzyjnych komponentów.

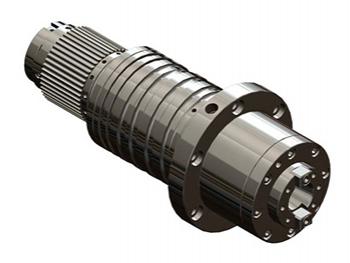

Wyposażenie wrzecionowe BOS CNC obejmuje wrzeciono mechaniczne i wrzeciono elektryczne. Wrzeciona elektryczne są używane w wiertarsko-frezarskich maszynach CNC ze względu na ich wysoką prędkość.

W zależności od konstrukcji montażu wrzeciona dzielą się na wrzeciona z napędem bezpośrednim, pasowym i przekładniowym.

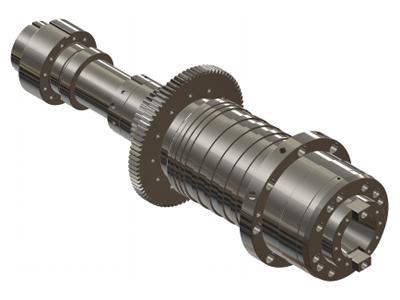

Napęd bezpośredni jest stosowany w centrum wiertarskim CNC. Jednakże, gdy wrzeciono jest poddawane większym siłom, stosuje się wrzeciono z napędem pasowym, aby uniknąć uszkodzenia silnika wrzeciona. Frezarka bramowa wykorzystuje napęd przekładniowy, który zapewnia duży moment obrotowy i pozwala na największą głębokość obróbki.

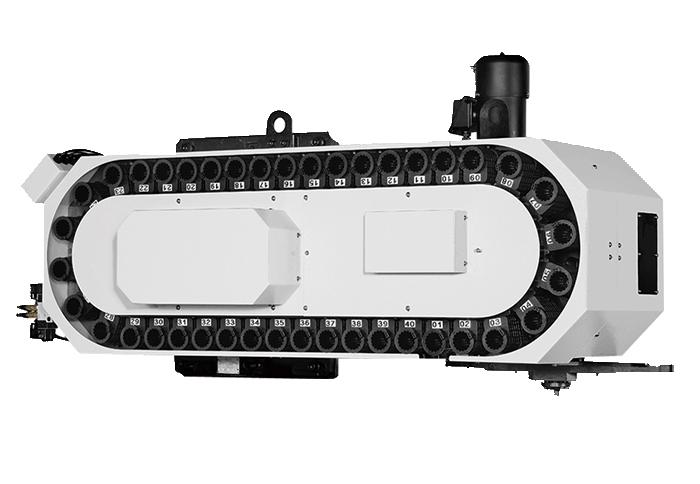

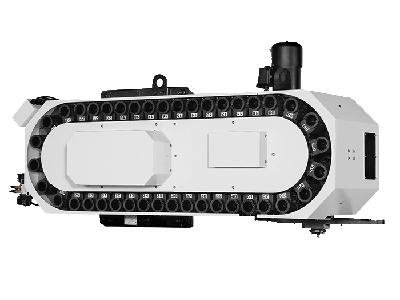

BOS CNC oferuje cztery typy magazynów narzędzi: karuzelowy, obrotnicowy, dyskowy i łańcuchowy.

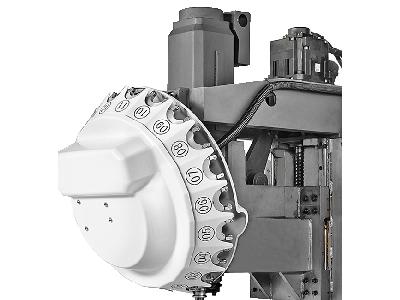

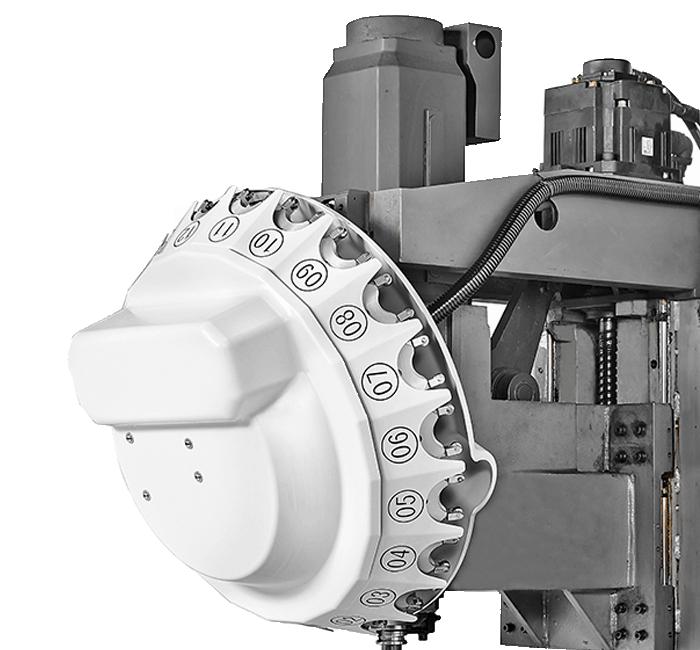

Magazyny narzędzi typu karuzelowego są zwykle instalowane na frezarko-wiertarkach CNC, które wymagają mniejszej liczby narzędzi. Taki magazyn narzędzi może pomieścić 12 narzędzi.

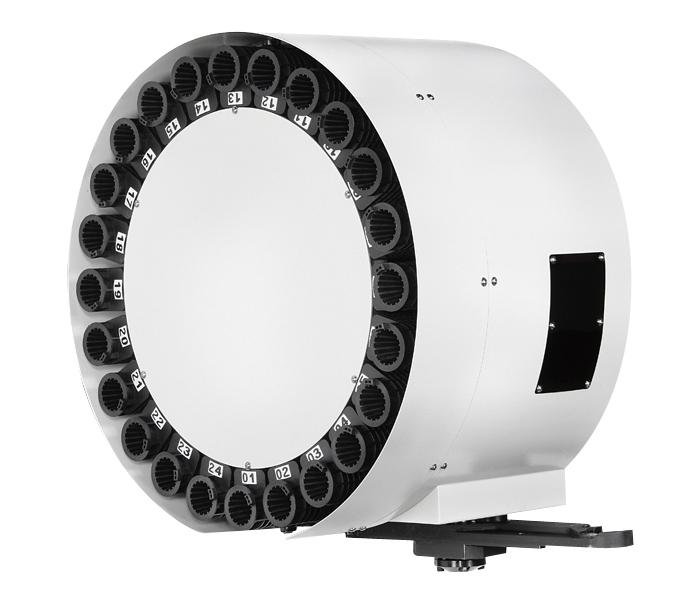

Magazyn narzędzi typu obrotnicowego jest specjalnie zaprojektowany dla pionowych centrów obróbczych CNC. Wyposażony jest w ramię mechaniczne przygotowujące narzędzia, co zwiększa prędkość obróbki. Ten magazyn narzędzi może pomieścić 24 narzędzia.

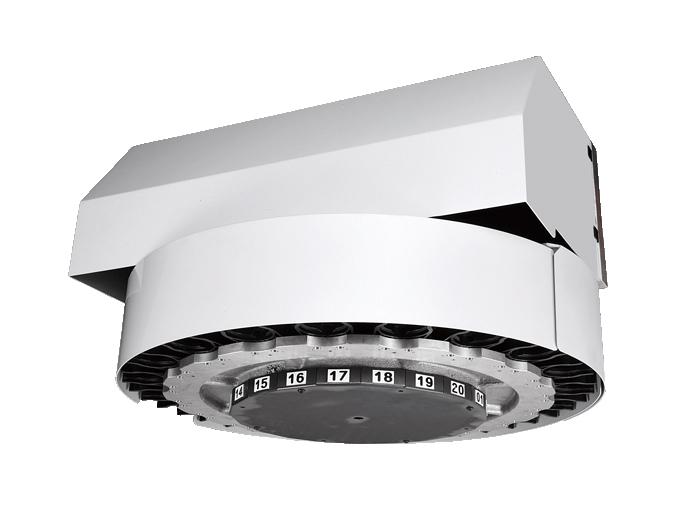

Magazyn narzędzi typu dyskowego jest używany głównie w wiertarkach CNC i może pomieścić 16 narzędzi jednocześnie.
